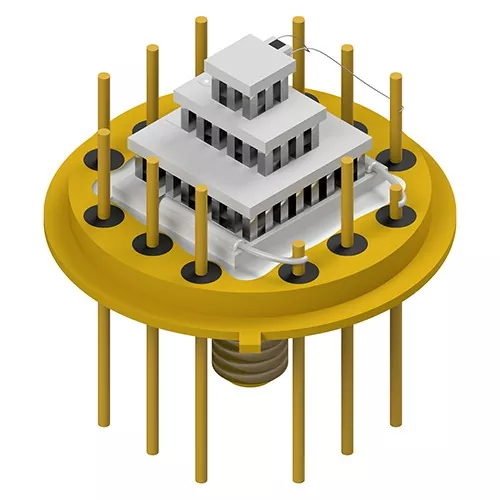

Како производител, X-meritan Peltier Assembly користи полупроводничка термоелектрична технологија за пренос на топлина помеѓу студената и топлата страна на модулот.
Склопот на Peltier ги интегрира термоелектричните компоненти за ладење и деловите за дисипација на топлина во една единица. Оваа структура ја намалува потребата за посебни компоненти за ладење и ја поедноставува инсталацијата во ограничени простори на опремата.
Склопот работи преку полупроводничка термоелектрична технологија за ладење без компоненти за ладење базирани на компресор. Структурата во цврста состојба го елиминира механичкото движење на ладењето и ги намалува работните вибрации и бучава.
Термоелектричниот модул ја пренесува топлината директно помеѓу студената и топлата страна. Овој дизајн овозможува локализирана контрола на температурата за електронските компоненти кои бараат стабилни термички услови.
Студената страна користи алуминиумски или бакарни блокови за пренос на топлина за да ја собере топлината од целната област. Жешката страна интегрира алуминиумски ладилник и вентилатор за ослободување на пренесената топлина и одржување на топлинската рамнотежа на склопот.
Структурата на склопот може да се прилагоди според барањата за инсталација, вклучувајќи ги димензиите, конфигурацијата на TEC и интерфејсите за поврзување.
Изведбата на Peltier склопот зависи од координацијата помеѓу полупроводничките елементи за ладење, материјалите за термички пренос и механичките структури.
Термоелектричниот чип за ладење е основната компонента одговорна за пренос на топлина. Кога електричната струја минува низ полупроводнички материјали, топлината се апсорбира од едната страна и се ослободува од спротивната страна, создавајќи ефект на ладење.
Керамичките подлоги обезбедуваат електрична изолација и механичка поддршка за термоелектричните елементи. Тие, исто така, дејствуваат како дел од патеката за термички пренос помеѓу полупроводничкиот чип и надворешните компоненти.
Силиконската маст со висока топлинска спроводливост се нанесува помеѓу контактните површини за да се подобри топлинската спроводливост и да се намали загубата на пренос на топлина предизвикана од површинските празнини.
Ладната страна користи алуминиумски или бакарни блокови за пренос на топлина од оладената компонента до термоелектричниот модул.
Жешката страна интегрира алуминиумски ладилник и вентилатор за отстранување на топлината пренесена од студената страна и топлината што се создава за време на работата.
Завртки или епоксидна смола од индустриско ниво се користат за прицврстување на внатрешните и надворешните компоненти, одржувајќи ја стабилноста на склопот за време на работата.
Поради својата компактна структура и методот на ладење базиран на полупроводници, X-meritan Peltier собранието е погодно за опрема која бара локализирана регулација на температурата и контролиран пренос на топлина.
|
Поле за апликација |
Барање за контрола на температурата |
Функција за склопување |
|
Комуникација со оптички влакна |
Стабилна контрола на температурата за оптички компоненти |
Пренесува топлина од чувствителните оптички модули |
|
Индустриска медицинска опрема |
Компактна структура за ладење со низок шум |
Обезбедува локализирана регулација на температурата |
|
Паметна автомобилска електроника |
Термичко управување во ограничен простор за инсталација |
Ја отстранува топлината од електронските компоненти |
|
Потрошувачка електроника |
Интеграција за ладење со мала големина |
Поддржува термичка контрола во компактни уреди |
|
Истражувачки инструменти |
Контролирано прилагодување на температурата на полупроводниците |
Обезбедува локализирано ладење за системи за тестирање |
Производството на X-meritan опфаќа развој на термоелектрични материјали, обработка на TEC компоненти и интеграција на склопување.
Опрема за производство: печка за потопување калај, машина за калап со вибрации, машина за заварување, печка, инк-џет печатач, рачка за лемење, машина за издавање, автоматска машина за заптивање, машина за сечење, машина за зацврстување, опрема за лемење со преточување и целосно автоматска машина за печатење.
Поставување термоелектричен чип: Потврдете ја точноста на позиционирањето и склопувањето на чипот.
Сврзување на керамичка подлога: Проверете ја состојбата на лепење помеѓу керамичките подлоги и термоелектричните компоненти.
Поврзување со лемење: Проверете ги спојниците за лемење за електрична и механичка стабилност.
Апликација за термички интерфејс: Потврдете ја покриеноста со термичка маст и состојбата на површината за контакт.
Механичка стабилност на структурата: Проверете ја цврстината на прицврстувањето и целокупниот интегритет на склопот.
Состојба на електрично поврзување: Потврдете го статусот на електричното поврзување.
Структурна конзистентност: Проверете го усогласувањето на компонентите и состојбата на склопувањето.
Состојба на патеката за пренос на топлина: Проверете го интегритетот на патеката за топлинска спроводливост.
Операција за ладење и дисипација на топлина: Потврдете ја функцијата за ладење и операцијата за дисипација на топлина.
Пред инсталацијата, проверете дали површината за контакт е рамна и чиста. Нанесете термичка маст рамномерно помеѓу модулот и површината за контакт. Рамномерно затегнете ги завртките за прицврстување за да избегнете прекумерно напрегање на керамичката подлога.
Жешката страна треба да има доволно простор за дисипација на топлина. Лошиот термички контакт или недоволната способност за ослободување топлина може да ги намалат перформансите на ладењето.
Ладната страна ја апсорбира топлината од целната компонента, додека топлата страна ослободува топлина преку ладилникот и вентилаторот.
За време на инсталацијата:
l Студената страна се поврзува со компонентата која бара ладење.
● Жешката страна се поврзува со структурата за дисипација на топлина.
l Протокот на воздух околу ладилникот треба да остане непречен.
Напојувањето треба да одговара на електричните спецификации на избраниот термоелектричен модул за ладење.
Препорачани размислувања:
l Користете стабилно напојување со еднонасочна струја.
● Поставете ги барањата за напон и струја со спецификацијата на TEC модулот.
l Избегнувајте нестабилни услови за напојување кои може да влијаат на работата на ладењето.
Вообичаените причини вклучуваат:
● Недоволен капацитет на ладилникот
● Лош контакт помеѓу површините за пренос на топлина
● Нерамномерно нанесување на термичка маст
● Прашината ја блокира површината за дисипација на топлина
● Неправилна инсталација на структурата за ладење
Жешката страна мора постојано да ја ослободува пренесената топлина. Акумулацијата на топлина може да го намали ефектот на ладење.
X-meritan има производствени способности кои покриваат термоелектрични материјали, TEC компоненти и интегрирани термички склопови. Системот за производство го поддржува целосниот процес од развој на термоелектричен материјал до интеграција на собранието Пелтиер.
● Развој на термоелектрични материјали: Развијте и обработувајте термоелектрични материјали за апликации на компонентите TEC.
● Комплетно производство на склопување: Интегрирајте термоелектрични чипови, керамички подлоги, материјали за топлинска интерфејс, блокови за пренос на топлина, ладилници и вентилатори во готови склопови за ладење.
● Опрема за домашна обработка: Производните линии се опремени со печки за потопување лимени, машини за калапи со вибрации, машини за заварување, машини за издавање, машини за автоматско запечатување, опрема за повторно лемење и друга опрема за склопување.
● Повеќестепена проверка на квалитетот: Контролирајте ги клучните процеси, вклучувајќи поставување на чипови, лепење на керамичката подлога, врски за лемење, примена на термички интерфејс и проверки на конечната состојба на склопувањето.
● Способност за дизајнирање на топлинска структура: Развијте структури за пренос на топлина и дисипација на топлина според различни барања за интеграција на опремата.
Искуството во производството на X-meritan опфаќа апликации во комуникација со оптички влакна, индустриска медицинска опрема, паметна автомобилска електроника, потрошувачка електроника и истражувачки инструменти за кои е потребно ладење со полупроводници и контрола на температурата.
