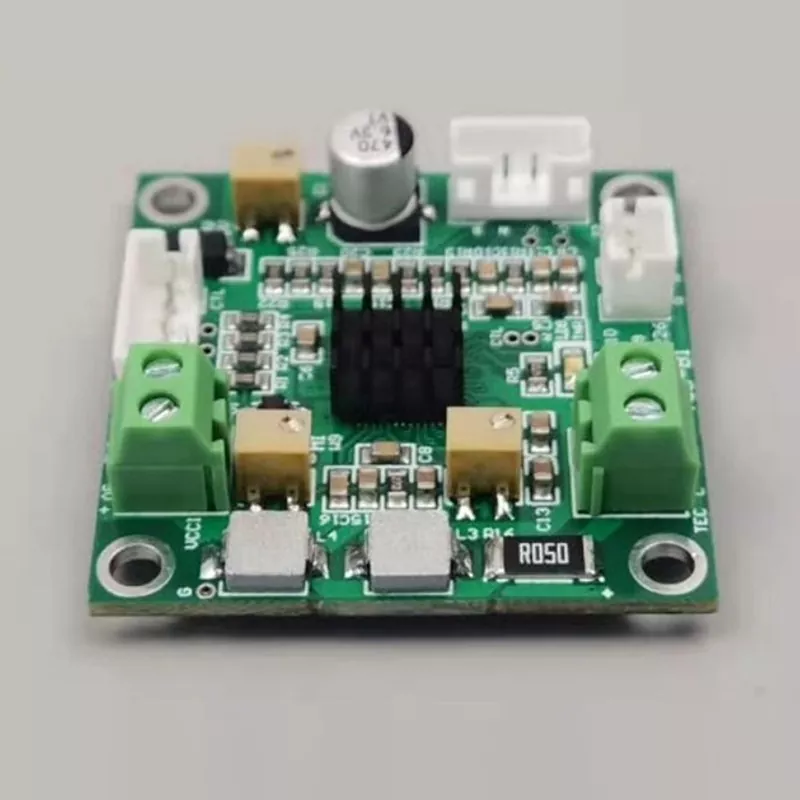

Контролор за температура на ATC-M1 со PID со краток циклус

X-Meritan развива термоелектрични материјали, ладилници, NTC компоненти и температурни контролери за полупроводнички термички менаџмент. Контролорот за температура ATC-M1 со PID со краток циклус комбинира компактна плоча од 34 mm x 20 mm со PID контрола со краток циклус, повратни информации за температурата од 10K NTC и контрола на излезот TEC за микро објекти со мала топлинска инерција. Работи на 3,0V–5,0V DC, поддржува стандарден температурен опсег од +10 до +40 степени C и има фабрички поставена температура од 25 степени C. Температурата може да се прилагоди преку потенциометар W9 или аналоген влез, со одредена стабилност за контрола на температурата од 0,001 степени C.

Клучни карактеристики

Контрола на PID со краток циклус

Контролорот за температура ATC-M1 со PID со краток циклус користи пристап за повратни информации за PID со краток циклус дизајниран за микро објекти со мала топлинска инерција. Честото корективно дејство му помага на контролорот да одговори на промените во топлинската состојба на контролираниот објект без да се потпира на поголемиот термички одговор поврзан со конвенционалните системи.

Компактна структура на одборот

Со димензии од само 34 mm x 20 mm и вкупна висина од 15,5 mm, ATC-M1 е погоден за компактни склопови за термичка контрола. Неговиот мал фактор на форма е особено релевантен за минијатурните оптички, сензорни и електронски структури каде достапниот внатрешен простор е ограничен.

TEC излезна контрола

Контролорот е дизајниран да работи со термоелектрични компоненти за ладење. Неговата максимална TEC струја е 2,5A, додека максималниот TEC напон е 4,3V при напојување од 5V или 2,5V при напојување од 3,3V. Овие дефинирани граници обезбедуваат јасна основа за усогласување на контролорот со поврзаниот TEC систем.

Повратни информации за температурата

Сензор од 10K NTC се користи за мерење на температурата и повратни информации. Специфичната стабилност за контрола на температурата е 0,001 степени C, обезбедувајќи ја прецизноста потребна за апликации каде што малите температурни варијации можат да влијаат на работната состојба на компонентите чувствителни на температура.

Технички податоци

Споредба на дизајн

Области за примена

1. Фотоника: X-Meritan ги идентификува апликациите за фотоника, вклучително и ладење со детектор. Компактната структура на контролорот и функцијата за повратна информација за температурата обезбедуваат соодветен контролен елемент за мали термоелектрични склопови за ладење.

2. Телекомуникации: асортиманот на апликации на компанијата вклучува термичка стабилизација и ладење на телеком компонентите. Прецизната регулација на температурата може да се вклучи во компактни архитектури за управување со топлинска енергија.

3. Медицинска опрема: X-Meritan наведува PCR засилувачи и апликации поврзани со температурата во медицината. Контролата на температурата е важен дел од системите каде работните услови зависат од контролираните топлински средини.

4. Aerospace Sensing: Воздухопловните апликации на компанијата вклучуваат сензори за откривање мраз, сензори за топлински флукс и IR сензори. Компактните компоненти за термичка контрола можат да бидат дел од системи за чувствителност на температура.

5. Автомобилска електроника: X-Meritan исто така ја идентификува термичката стабилизација за LiDAR, AR и детекторите, проширувајќи ја релевантноста на компактната термоелектрична контрола на автомобилските и електронските апликации за сензори. Контролорот за температура ATC-M1 со PID со краток циклус може да се земе предвид за компактни архитектури за управување со топлинска енергија каде што контролираниот објект има мала топлинска маса.

Системска интеграција

1. Електрични ограничувања на TEC: Регулаторот за температура ATC-M1 со PID со краток циклус работи во рамките на наведените вредности на максимален напон и струја.

2. Повратни информации за температурата: Влезот 10K NTC ја обезбедува патеката за повратна информација за температурата за контролниот систем.

3. Опсег на температура: Стандардниот опсег за контрола на температурата е +10 до +40 степени C, со фабрички поставена температура од 25 степени C.

4. Излезни поставки: Фабрички стандардниот максимален излезен напон е 2,0 V, додека фабрички стандардната максимална излезна струја е 1,0 А.

5. Начин на прилагодување: Прилагодувањето на температурата може да се изврши преку потенциометарот W9, а поддржан е и аналоген температурен внес.

6. Конфигурација на производот: За апликации за кои е потребна различна конфигурација, X-Meritan наведува дека производите може да се произведуваат според цртежи или примероци. Процесот на услуга вклучува комуникација во рана фаза, потврда на примерокот и производство по потврда.

Способност на X-Meritan

ATC-M1 е дел од портфолиото на термоелектрична технологија на X-Meritan, кое опфаќа термоелектрични материјали, термоелектрични ладилници, склопови на TEC, NTC компоненти и контролори на температура. Оваа структура на производот ја поврзува плочата за контрола на температурата со термоелектричните компоненти и сензорните елементи што се користат во компактните системи за термичко управување.

Комплетен синџир на термоелектрична технологија

Можностите на X-Meritan опфаќаат развој на термоелектричен материјал, приспособување на основните компоненти и дизајн на решение за дисипација на топлина. За ATC-M1, овој технички опсег е директно поврзан со излезната контрола на TEC, повратните информации за температурата на NTC и барањата за термичко управување на компактните електронски и оптички склопови.

5 главни полиња за апликација

X-Meritan известува за апликации во пет главни области: комуникации со оптички влакна, индустриска медицинска опрема, паметна автомобилска електроника, потрошувачка електроника и истражувачки институции. Овие области на примена обезбедуваат релевантна техничка позадина за ATC-M1, особено кога е потребно компактно термоелектрично ладење и контролирани работни температури.

Fortune 500 Company Cooperation

X-Meritan наведува дека соработува со Fortune 500 компании и неколку национални клучни лаборатории. Ова искуство е релевантно за развојот и примената на термоелектричните компоненти и технологиите за контрола на температурата што се користат во специјализирани електронски системи и системи за термичко управување.

Повеќе производни процеси

Производствената опрема наведена од X-Meritan вклучува печки за потопување калај, машини за калапи со вибрации, машини за заварување, печки, машини за издавање, машини за автоматско запечатување, опрема за лемење со лемење и целосно автоматски машини за печатење. Овие производни процеси го поддржуваат производството на термоелектрични компоненти и електронски производи за контрола на температурата.

55% Дистрибуција на европски пазар

X-Meritan известува дека Европа претставува 55% од нејзината меѓународна дистрибуција на пазарот, додека Северна Америка учествува со 15%, Југоисточна Азија 15% и другите пазари 15%. Позадината на меѓународната апликација го поддржува искуството на компанијата во снабдувањето со термоелектрични производи и производи за управување со температурата за различни технички средини.

6. Поддршка за интегрирано термичко решение

Покрај индивидуалните компоненти за контрола на температурата, X-Meritan обезбедува дизајн на раствори за дисипација на топлина и поддршка за избор на производи. Ова овозможува контролорот за температура ATC-M1 со PID со краток циклус да се разгледува заедно со соодветниот термоелектричен ладилник, NTC компонента и барањата за термичко управување, наместо како изолирана контролна табла.

Најчесто поставувани прашања

П: Каков тип на сензор за температура користи ATC-M1?

О: Користи температурен сензор од 10K NTC за мерење на температурата и повратни информации.

П: Која е стабилноста на контролата на температурата?

О: Наведената стабилност за контрола на температурата е 0,001 степени C.

П: Која е максималната струја на ТЕЦ?

О: Максималната ТЕЦ струја е 2,5 А.

П: Која е големината на контролорот?

О: Контролорот за температура ATC-M1 со PID со краток циклус има димензии на таблата од 34 mm x 20 mm, со вкупна висина од 15,5 mm.

П: Која е стандардната поставка за температура?

О: Фабрички поставената температура е 25 степени C, со стандарден контролен опсег од +10 до +40 степени C.

П: Дали X-Meritan може да развие производи според цртежи или примероци?

О: Да. X-Meritan наведува дека може да произведува производи според цртежи или примероци, со потврда на примерокот пред производство.
