Инженер кој дизајнира компактен медицински анализатор треба да држи комора за примерок на 15°C во амбиентална средина од 35°C. Куќиштето е мало, буџетот за напојување е ограничен, а достапниот простор за систем за ладење е минимален. Инженерот знае дека термоелектричниот ладилник, или TEC, е вистинската технологија за оваа апликација. Но, кој ТЕЦ? Одговорот зависи од бројката што често се проценува премногу случајно: потребното оптоварување за ладење. Ако оптоварувањето за ладење е потценето, TEC нема да ја задржи поставената точка. Ако се прецени, ТЕЦ ќе биде преголем, неефикасен и скап. Правилно пресметување на оптоварувањето за ладење е првиот чекор во изборот на термоелектричен ладилник кој ги исполнува барањата на апликацијата без непотребни трошоци или сложеност.
Овој водич е напишан за инженери за набавки, инженери за дизајн и купувачи кои треба да наведаттермоелектрични ладилнициза апликации за ладење. Ќе ги објасниме компонентите на оптоварувањето за ладење, методите за пресметување на секоја компонента, улогата на топлинскиот отпор во куќиштето, ефектот на коефициентот на перформанси (COP) на TEC и критериумите за оценување на добавувачот. Исто така, ќе обезбедиме детални параметри на производот од нашата фабрика во Fuzhou X-Meritan Technology Co., Ltd. Без разлика дали ладите медицински уред, ласерска диода, пакет батерии или компактно куќиште, овој водич ќе ви помогне прецизно да го пресметате оптоварувањето на ладењето и да го изберете вистинскиот термоелектричен ладилник за вашата апликација.
Оптоварувањето за ладење е вкупната количина на топлина што мора да се отстрани од куќиштето или предметот што се лади за да се одржи саканата температура. Тоа е збир од активното топлинско оптоварување, пасивното топлинско оптоварување и сите дополнителни извори на топлина како што се сончевото зрачење или кондензацијата. Оптоварувањето на ладењето се изразува во вати. За термоелектричен ладилник, оптоварувањето за ладење е потребниот капацитет за топлинско пумпање (Qc) при специфични работни услови. TEC мора да биде избран така што неговиот Qc при вистинската амбиентална температура и зададена точка е поголем од оптоварувањето за ладење, со соодветна безбедносна маргина. Ако Qc на TEC е помал од оптоварувањето за ладење, куќиштето нема да ја достигне зададената точка. Ако Qc на TEC е многу поголем од оптоварувањето за ладење, TEC ќе биде преголем и ќе работи со помала ефикасност.
Пресметката на оптоварувањето на ладењето е основата на изборот на TEC бидејќи го одредува потребниот Qc, што пак ја одредува големината, потрошувачката на енергија и цената на TEC. Мал медицински уред може да има оптоварување за ладење од 10 W, за што е потребен компактен TEC. Системот за термичко управување со батерии може да има оптоварување за ладење од 200 W, за што е потребен поголем TEC или низа TEC. Табелата подолу ги сумира трите главни компоненти на оптоварувањето за ладење и нивните типични извори.
| Компонента | Извор | Типична големина |
| Активно топлинско оптоварување | Електронски компоненти, сензори, мотори, ласери | 1 W до 200 W |
| Пасивно топлотно оптоварување | Спроведување низ ѕидовите на куќиштето, конвекција, зрачење | 5 W до 50 W |
| Дополнителни извори на топлина | Сончево зрачење, кондензација, надворешни извори на топлина | Променлива |
| Вкупно оптоварување за ладење | Збир на сите компоненти | Го одредува барањето TEC Qc |
НаFuzhou X-Meritan Technology Co., Ltd., нашата фабрика дизајнира и произведува термоелектрични ладилници за широк спектар на апликации за ладење. Ние работиме со нашите клиенти за да потврдиме дека пресметката на оптоварувањето на ладењето е точна пред да го избереме TEC. Нашиот инженерски тим може да помогне во пресметката и да обезбеди насоки за соодветната безбедносна маржа за секоја апликација.
Активното топлинско оптоварување е топлината што ја создаваат компонентите во внатрешноста на куќиштето што се напојуваат со електрична енергија. Овие компоненти може да вклучуваат електронски кола, сензори, мотори, ласери, LED светла и кој било друг уред што ја претвора електричната енергија во топлина. Активното топлинско оптоварување се пресметува со собирање на потрошувачката на енергија на сите компоненти што работат во куќиштето. За компонента која не е 100% ефикасна, генерираната топлина е еднаква на влезната моќност минус корисната работа. Во повеќето електронски системи, речиси целата електрична енергија се претвора во топлина, така што активното топлинско оптоварување е приближно еднакво на вкупната потрошувачка на енергија. Табелата подолу дава работен лист за пресметување на активното топлинско оптоварување.
| Компонента | Потрошувачка на енергија (W) | Дисипација на топлина (W) | Белешки |
| Одбор на контролори | 5 В | 5 В | Целата енергија се троши како топлина |
| Сензорски модул | 2 В | 2 В | Континуирано работење |
| Ласерска диода | 3 В | 2,5 W | 0,5 W емитирани како светлина |
| Приказ | 1 В | 0,8 В | 0,2 W емитирани како светлина |
| Вкупно активно оптоварување на топлина | 11 В | 10,3 В | Се користи за избор на TEC |
Во нашата фабрика обезбедуваме термоелектрични ладилници со низа капацитети за ладење за да одговараат на различни активни топлински оптоварувања. Нашиот инженерски тим може да го прегледа списокот на компоненти и да ја потврди пресметката на активното топлинско оптоварување. Исто така, препорачуваме нашите клиенти да го земат предвид работниот циклус на компонентите, бидејќи наизменичното работење може да го намали просечното топлинско оптоварување.
Пасивното топлинско оптоварување е топлината што влегува во куќиштето од надворешната средина преку ѕидовите, капакот и сите отвори. Тоа е предизвикано од температурната разлика помеѓу околината и внатрешноста на куќиштето. Пасивното топлинско оптоварување се пресметува со помош на формулата Q = U × A × ΔT, каде U е вкупниот коефициент на пренос на топлина на куќиштето, A е површината на куќиштето и ΔT е температурната разлика помеѓу околината и внатрешноста. Вкупниот коефициент на пренос на топлина зависи од материјалот на ѕидот, изолацијата и условите на конвекција на двете страни на ѕидот. За добро изолирано куќиште, U може да биде дури 0,5 W/m²K. За неизолирано куќиште, U може да биде до 5 W/m²K. Табелата подолу дава работен лист за пресметување на пасивното топлинско оптоварување.
| Параметар | Симбол | Вредност | Единица |
| Вкупен коефициент на пренос на топлина | U | 2.0 | W/m²K |
| Површина | A | 0.5 | m² |
| Температурна разлика | ΔT | 20 (35°C амбиент, 15°C внатрешност) | K |
| Пасивно топлотно оптоварување | Q | 20 | W |
Во X-Meritan, ние им помагаме на нашите клиенти да го пресметаат пасивното топлинско оптоварување со обезбедување на вредностите на топлинска отпорност за нашите материјали за куќиште и опции за изолација. Исто така, советуваме за употреба на рефлектирачки премази и термички паузи за да се намали пасивното топлинско оптоварување. Нашата цел е да обезбедиме точно пресметување на вкупното оптоварување за ладење, така што избраниот термоелектричен ладилник не е ниту помал ниту преголем.
Пресметката на оптоварувањето на ладењето не е завршена додека не се земе предвид термичкиот отпор на интерфејсите помеѓу TEC и предметот што се лади. ТЕЦ не го лади објектот директно; го лади ладниот ладилник, кој потоа го лади објектот преку спроводливост, конвекција или зрачење. Секој интерфејс воведува термички отпор кој го намалува ефективниот капацитет за ладење. Најчестите загуби на интерфејсот се термичкиот отпор на материјалот за топлинска интерфејс (TIM) помеѓу TEC и ладилникот, термичкиот отпор на самиот ладилник и термичкиот отпор на топлинската патека од ладилникот на ладна страна до објектот. Табелата подолу ги сумира типичните вредности на термичка отпорност за материјалите за заеднички интерфејс.
| Интерфејс | Типичен термички отпор | Белешки |
| Термичка маст (TEC до ладилник) | 0,1 - 0,5 °C/W | Зависи од дебелината и контактниот притисок |
| Термичка подлога (TEC до ладилник) | 0,5 - 2,0 °C/W | Полесно за нанесување, но поголема отпорност |
| Топлински ладилник (природна конвекција) | 1,0 - 5,0 °C/W | Зависи од големината и дизајнот на перките |
| Топлински мијалник (присилен воздух) | 0,2 - 1,0 °C/W | Потребен е вентилатор, но помал отпор |
| Термичка патека до објектот | 0,5 - 3,0 °C/W | Зависи од материјалот и геометријата |
Во нашата фабрика обезбедуваме термоелектрични ладилници со завршни површини кои се оптимизирани за термички контакт. Ние исто така нудиме материјали за термички интерфејс и поддршка за дизајн на ладилникот за да им помогнеме на нашите клиенти да ги минимизираат загубите на интерфејсот. Нашата цел е да обезбедиме дека капацитетот за ладење на TEC се пренесува ефикасно на објектот што се лади, така што системот ги исполнува неговите барања за термички перформанси.
Коефициентот на изведба (COP) е односот на капацитетот за ладење (Qc) до влезната електрична енергија (Pin). Повисок COP значи дека TEC е поефикасен, троши помалку електрична енергија за истиот капацитет за ладење. COP на термоелектричен ладилник зависи од температурната разлика помеѓу топла и студена страна, материјалот TEC и работната струја. Како што се зголемува температурната разлика, COP се намалува. Ова значи дека TEC што е избрано за висока температурна разлика ќе бара поголема моќност и ќе генерира повеќе топлина, која мора да се потроши од ладилникот од жешката страна. Табелата подолу ги прикажува типичните вредности на COP за термоелектричен ладилник при различни температурни разлики.
| Температурна разлика (ΔT) | Типичен COP | Импликација за избор на ТЕЦ |
| 10 К | 1,5 - 2,0 | Висока ефикасност, мала потрошувачка на енергија |
| 20 К | 0,8 - 1,2 | Умерена ефикасност |
| 30 К | 0,5 - 0,8 | Помала ефикасност, поголема потрошувачка на енергија |
| 40 К | 0,3 - 0,5 | Ниска ефикасност, значително отфрлање на топлина |
| 50 К | 0,2 - 0,3 | Многу ниска ефикасност, може да бара повеќестепен TEC |
Во X-Meritan, ги обезбедуваме кривите COP за нашите термоелектрични ладилници, така што нашите клиенти можат да го изберат TEC што работи со оптимална ефикасност за нивната температурна разлика. Исто така, советуваме за употреба на повеќестепени ТЕЦ за апликации кои бараат голема температурна разлика. Нашата цел е да им помогнеме на нашите клиенти да ги постигнат потребните перформанси за ладење со најниска можна потрошувачка на енергија.
Оценувањето на добавувачот на термоелектрични ладилници бара фокусирање на производната способност, податоците за перформансите, контролата на квалитетот и техничката поддршка. Добавувачот мора да има способност да произведува TEC според бараните спецификации, вклучувајќи ги точните димензии, точниот број на парови и правилните термички перформанси. Тие мора да обезбедат целосни податоци за перформансите, вклучувајќи ги Qc, COP, максималната струја и максималниот напон при различни температурни разлики. Тие мора да имаат систем за контрола на квалитетот кој обезбедува постојани перформанси од единица до единица. И тие мора да обезбедат техничка поддршка за да им помогнат на клиентите со пресметката на оптоварувањето со ладење и изборот на TEC. Табелата подолу ги сумира овие критериуми за оценување.
| Критериум за евалуација | Што да барате | Зошто е важно |
| Производствена способност | Прецизно склопување, опрема за тестирање | Обезбедува квалитет и конзистентност на производот |
| Податоци за перформансите | Qc, COP, Imax, Vmax на различни ΔT | Овозможува точен избор |
| Контрола на квалитет | ISO 9001, 100% тестирање | Обезбедува постојани перформанси |
| Техничка поддршка | Пресметка на оптоварување на ладење, избор на TEC | Помага во изборот на вистинскиот производ |
| Сигурност | Податоци за MTBF, доживотно тестирање | Обезбедува долгорочни перформанси |
Во нашата фабрика, повеќе од една деценија произведуваме термоелектрични ладилници. Ние користиме прецизна опрема за склопување и тестирање за да се осигураме дека секој TEC ги исполнува неговите спецификации. Обезбедуваме целосни податоци за перформансите, вклучувајќи Qc, COP и максимални оценки. Ние сме сертифицирани со ISO 9001 и вршиме 100% тестирање на секоја единица. Нашиот технички тим е достапен да помогне во пресметката на оптоварувањето со ладење и изборот на TEC. Ве повикуваме да не оцените според овие критериуми и да не сметате за ваш партнер за термоелектрични ладилници.

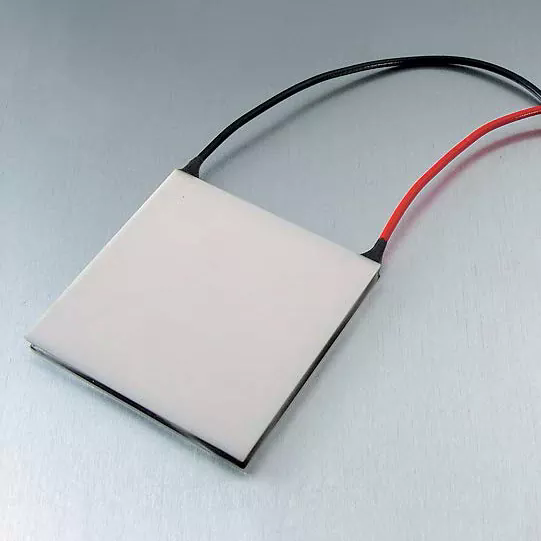

Следната табела ги дава клучните параметри на производот за нашите термоелектрични ладилници. Овие TEC се погодни за широк опсег на апликации за ладење, вклучувајќи медицински уреди, ласерски диоди, батерии и компактни куќишта. Нашата фабрика, исто така, може да произведува сопствени ТЕЦ за да ги исполни специфичните барања.
| Параметар | Опсег на спецификација | Белешки |
| Капацитет за ладење (Qc) | 5 W - 200 W | На одредена ΔT и струја |
| Максимална струја (Imax) | 2 А - 15 А | Зависи од моделот |
| Максимален напон (Vmax) | 5 V - 24 V | Зависи од моделот |
| Максимална температурна разлика (ΔTmax) | 65 К - 75 К | На Imax, во вакуум |
| Опсег COP | 0,2 - 2,0 | Зависи од ΔT |
| Димензии | 15 x 15 mm до 62 x 62 mm | Достапни се сопствени големини |
| Број на парови | 31 - 241 | Го одредува капацитетот за ладење |
| Работна температура | -40°C до +80°C | Зависи од лемење и запечатување |
| MOQ | 10 парчиња | За големи нарачки може да се договори |
| Водечко време | 2-4 недели | Зависи од количината и прилагодувањето |
Во нашата фабрика, ние ги произведуваме нашите термоелектрични ладилници за да ги исполниме овие спецификации и многу повеќе. Можеме да го прилагодиме капацитетот за ладење, димензиите и работната температура за да одговараат на вашите специфични барања. Нашиот систем за контрола на квалитетот вклучува инспекција на суровините, инспекција во процесот и 100% финално тестирање пред пратката. Нашата цел е да им обезбедиме на нашите клиенти висококвалитетни термоелектрични ладилници кои ги задоволуваат нивните барања за термички перформанси.
Прашање 1: Која е разликата помеѓу активно и пасивно топлотно оптоварување?
Одговор: Активното топлинско оптоварување е топлината што ја создаваат електричните компоненти во внатрешноста на куќиштето, како што се контролери, сензори и ласери. Пасивното топлинско оптоварување е топлината што влегува во куќиштето од надворешната средина преку ѕидовите, капакот и отворите. И двете мора да бидат вклучени во пресметката на оптоварувањето со ладење. За повеќето компактни електронски куќишта, активното топлинско оптоварување е доминантна компонента. За големи куќишта со слаба изолација, пасивното топлинско оптоварување може да биде значително.
Прашање 2: Колку безбедносна маржа треба да додадам на пресметката на оптоварувањето за ладење?
Одговор: Обично се препорачува безбедносна маржа од 20% до 30%. Оваа маржа ги опфаќа неизвесностите во потрошувачката на енергија на компонентата, термичкиот отпор на интерфејсите и стареењето на TEC. За критичните апликации, како што се медицинските уреди или ласерските системи, може да биде соодветна поголема маржа од 50%. Во Fuzhou X-Meritan Technology Co., Ltd., можеме да ви помогнеме да ја одредите соодветната безбедносна маржа за вашата специфична апликација.
Прашање 3: Зошто COP се намалува како што се зголемува температурната разлика?
Одговор: COP се намалува како што се зголемува температурната разлика бидејќи TEC мора да работи понапорно за да пумпа топлина против поголем температурен градиент. Влезот на електрична енергија се зголемува, а капацитетот за ладење се намалува, така што односот на ладењето и моќноста се намалува. Ова е причината зошто TEC треба да се избере за вистинската работна температурна разлика, а не за максималната вредност ΔT. Нашата фабрика обезбедува криви COP кои ја покажуваат ефикасноста при различни температурни разлики.
Прашање 4: Може ли да користам едностепен TEC за голема температурна разлика?
Одговор: Едностепен TEC може да постигне максимална температурна разлика од околу 65-75 K. За поголеми температурни разлики, потребен е повеќестепен TEC. Повеќестепените ТЕЦ поставуваат две или повеќе фази за да постигнат поголема вкупна температурна разлика, но тие се помалку ефикасни и поскапи од едностепените ТЕЦ. Ако вашата апликација бара температурна разлика поголема од 70 К, консултирајте се со нашиот инженерски тим за да го одредите најдоброто решение.
Прашање 5: Како да го пресметам термичкиот отпор на мојот ладилник?
Одговор: Термичкиот отпор на ладилникот зависи од неговата геометрија, материјалот и условите на протокот на воздух. Вообичаено е специфицирано од производителот на ладилникот во °C/W. За природна конвекција, термичкиот отпор е поголем отколку за принуден воздух. За груба проценка, ладилникот со природна конвекција со површина од 0,1 m² може да има термичка отпорност од околу 3-5 °C/W. За точни резултати, користете ги податоците на производителот или направете термички тест. Во нашата фабрика, можеме да ви помогнеме да изберете ладилник што одговара на термичките барања на TEC.
Пресметувањето на потребното оптоварување за ладење е првиот и најважен чекор при изборот на термоелектричен ладилник. Оптоварувањето за ладење е збир на активното топлинско оптоварување, пасивното топлинско оптоварување и сите дополнителни извори на топлина. Мора да се пресмета внимателно, вклучувајќи го термичкиот отпор на интерфејсите и ефектот на коефициентот на изведба. Следејќи ги методите за пресметка опишани во овој напис, инженерите можат да изберат TEC што ги задоволува термичките барања на апликацијата без непотребни трошоци или сложеност. Во Fuzhou X-Meritan Technology Co., Ltd., нашата фабрика има експертиза и производи за поддршка на вашите барања за термоелектрично ладење. Обезбедуваме целосни податоци за перформансите, техничка поддршка и сопствени дизајни за да ви помогнеме да го постигнете најдоброто термичко решение.
Без разлика дали ладите медицински анализатор, ласерска диода, батериски пакет или компактно куќиште, ве покануваме да контактирате со нас за да разговараме за вашите барања. Можеме да обезбедиме примероци, технички податоци и поддршка за апликации. Нашата посветеност на квалитетот и задоволството на клиентите нè направи доверлив партнер за решенија за термичко управување ширум светот.
Контактирајте со Fuzhou X-Meritan Technology Co., Ltd. денесда разговарате за вашите барања за термоелектрични ладилници и да откриете како нашите производи можат да ги задоволат вашите потреби за ладење.
