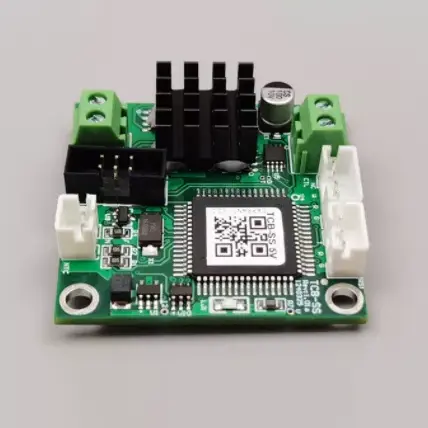

TCB-SS контролер на температура со ултра-компактна големина и дизајниран за микро TEC

X-Meritan произведува TCB-SS контролер за температура со ултракомпактна големина и дизајниран за Micro TEC апликации каде просторот на плочата, стабилноста на температурата и контролираниот излез на TEC треба да се земат заедно. TCB-SS ги интегрира сензорите за температура и возењето TEC на мала контролна табла, овозможувајќи Micro TEC да се регулира преку јамка за контрола на температурата базирана на повратни информации.

Контролерот е дизајниран околу формат на компактна плоча наместо архитектура за општа намена за контрола на температурата. Користи 10K NTC сензор како стандарден влез за сензори за температура и поддржува стандарден TEC напон од 4,5V со максимална TEC струја од 3А, што ја прави плочата погодна за минијатурни системи за термичко управување.

Параметри

Контролна структура

Повратни информации за температурата

10K NTC ги детектира температурните промени и го испраќа сигналот до контролорот.

PID контрола

Контролорот ја споредува измерената температура со целната вредност и го регулира излезот Micro TEC преку PID контрола.

Континуирано возење

Континуираниот излез го прилагодува погонот TEC за време на работата наместо да се потпира само на едноставно вклучување/исклучување.

Клучни карактеристики

Ултра-компактна плоча

Со димензии 4 cm × 4 cm × 1,28 cm, TCB-SS контролерот за температура со ултра-компактна големина и дизајниран за Micro TEC е дизајниран за Micro TEC системи со ограничен простор за инсталација.

0,01°C Контрола на температурата

Контролорот обезбедува точност на контрола на температурата од 0,01°C и точност на поставената температура од 0,01°C за прецизна термичка регулација.

>94% излезна ефикасност

Со излезна ефикасност над 94%, контролорот обезбедува ефикасно возење TEC во компактни системи за контрола на температурата.

4,5V TEC излез, 3A макс.

Стандардниот TEC напон е 4,5V, со максимална TEC струја од 3A, за компатибилни Micro TEC апликации.

10K NTC сензор за температура

Стандардниот сензор е 10K NTC со B-вредност од 3950, што обезбедува повратна информација за температурата за контролната јамка.

-60°C до +170°C Мерење

Опсегот на мерење на контролата на температурата е -60°C до +170°C, додека наведениот контролен опсег на температурата е -20°C до +100°C.

Интегрирана заштита

Вградените функции вклучуваат прекумерна струја, пренапон, ограничување на температурата и откривање TEC отворен/краток спој за следење на контролорот и поврзаниот TEC за време на работата.

Компатибилност

Пред интеграцијата, електричните барања на TEC, карактеристиките на NTC, целната температура и снабдувањето на плочата треба да се проверат според спецификациите на контролорот.

Области за примена

Прецизни оптички модули

Контролерот за температура TCB-SS со ултра-компактна големина и дизајниран за микро TEC обезбедува компактна контрола на температурата за оптички модули каде што се потребни стабилни термички услови.

Ласерски диодни системи

Може да вози компатибилен Micro TEC за да ја регулира температурата на ласерските диоди во компактните оптички системи.

Минијатурна лабораториска опрема

Компактниот контролер е погоден за лабораториски инструменти кои бараат регулација на температурата базирана на Micro TEC во ограничен простор за инсталација.

Преносна дијагностичка опрема

TCB-SS поддржува контрола на температурата кај компактните дијагностички уреди каде големината на плочата и термичката регулација се важни фактори за дизајн.

Инфрацрвени и CCD сензори

Контролерот може да се интегрира со Micro TEC системи за регулација на температурата на инфрацрвени детектори чувствителни на температура и CCD сензори.

Најчесто поставувани прашања

П1: За каков тип на TEC е дизајниран контролерот?

A1: TCB-SS контролерот за температура со ултра-компактна големина и дизајниран за Micro TEC е дизајниран за Micro TEC апликации. Поврзаниот TEC треба да се провери според наведениот стандарден TEC напон од 4,5 V и максимална струја од 3А.

П2: Која конфигурација на сензорот NTC се користи?

A2: Стандардната конфигурација за сензори за температура е 10K NTC со B-вредност од 3950. Другите барања за сензорот треба да се потврдат при спецификацијата на проектот.

П3: Која е разликата помеѓу опсегот на мерење и контролниот опсег?

A3: Опсегот на мерење на контролата на температурата е -60°C до +170°C, додека наведениот контролен опсег на температурата е -20°C до +100°C. Опсегот на мерење ја покажува способноста за чувствителност на температурата, додека контролниот опсег го дефинира наведениот опсег за регулација на температурата.

П4: Какво напојување бара таблата?

A4: Напонот за напојување на плочата е 5V ±10% DC. Системот треба да обезбеди соодветен извор на енергија што останува во овој наведен влезен опсег.

П5: Која е максималната струја достапна за ТЕЦ?

A5: Максималната специфицирана TEC струја е 3A, со стандарден TEC напон од 4,5V. Вистинскиот поврзан ТЕЦ треба да се избере според неговите електрични барања и ограничувањата на контролорот.

П6: Каква температурна точност може да обезбеди контролорот?

A6: Наведената точност за контрола на температурата е 0,01°C, а точноста на поставената температура е исто така одредена како 0,01°C.

П7: Кои заштитни функции се вклучени?

A7: Контролорот вклучува заштита од прекумерна струја, заштита од пренапон, ограничување на температурата и TEC откривање на отворен и краток спој.
