Инженер за дизајн прави прототип на компактен ладилник за медицински примероци со користењеТермоелектрични ладилници. Ладната страна ја достигнува целната температура за неколку минути за време на тестирањето на клупата. Но, кога уредот е инсталиран во куќиштето, температурата на студената страна почнува да се движи нагоре и никогаш не се стабилизира. Инженерот ја проверува струјата на ТЕЦ, изолацијата и контролната јамка. Сè изгледа точно. Проблемот воопшто не е на студената страна. Тоа е на жешката страна. Топлината отфрлена од TEC не се отстранува ефикасно и таа топлина се враќа низ модулот, намалувајќи го неговиот капацитет за ладење. Ова е единствената најчеста грешка во дизајнот на термоелектричното ладење и е скапа грешка. За инженерите за набавки и развивачите на производи, разбирањето зошто отфрлањето на топлина од жешката страна е критично е разликата помеѓу производ што работи и оној што не успева на терен.
Овој водич е напишан за купувачи и инженери кои набавуваат Термоелектрични ладилници и поврзаните компоненти за термичко управување. Ќе го објасниме топлинскиот баланс на TEC, зошто жешката страна е ограничувачки фактор во перформансите на ладењето, како изборот на ладилникот и вентилаторот влијае на резултатот, кои спецификации да се вклучат во нарачката за купување и како да се оцени добавувачот. Ние, исто така, ќе обезбедиме детални параметри на производот од нашата фабрика во Fuzhou X-Meritan Technology Co., Ltd. Без разлика дали дизајнирате ладилник за пијалоци, ласерски модул, медицински уред или куќиште за електроника, овој водич ќе ви помогне да одредите термоелектричен систем за ладење кој работи со сигурност.

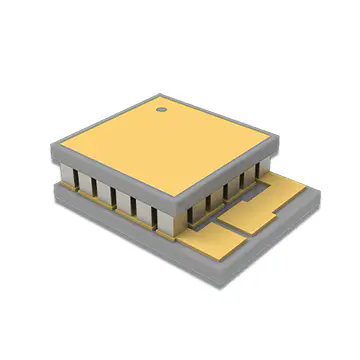

Термоелектричен ладилник, познат и како модул Пелтиер, е топлинска пумпа во цврста состојба која ја придвижува топлината од едната страна на уредот на другата кога се применува електрична струја. Модулот се состои од низа полупроводнички пелети, обично бизмут телурид, сместени помеѓу два керамички подлоги. Кога струјата тече низ пелетите, електроните апсорбираат топлина на еден спој и ја ослободуваат на друг. Страната што ја апсорбира топлината станува ладна, а страната што ослободува топлина станува жешка. Нема подвижни делови, нема средства за ладење и нема компресори. Модулот е компактен, тивок и може да се контролира со прецизност. Табелата подолу ги сумира основните работни карактеристики на термоелектричниот ладилник.
| Параметар | Опис | Типична вредност |
| Принцип на работа | Пелтиер ефект (топлинско пумпање преку струја) | Цврста состојба, без подвижни делови |
| Студената страна | Апсорбира топлина од товарот | Температура под околината |
| Жешка страна | Испушта топлина во околината | Температура над околината |
| Топлинска пумпа (Qc) | Капацитет за ладење | Зависи од големината и струјата на модулот |
| Влезна моќност (Пин) | Потрошена електрична енергија | Зависи од напонот и струјата |
| Отфрлена топлина (Qh) | Qc + Пин | Секогаш поголем од Qc |
| COP | Qc / Пин | Обично 0,3 - 0,7 |
НаFuzhou X-Meritan Technology Co., Ltd., нашата фабрика произведува термоелектрични ладилници за широк спектар на апликации за ладење. Ние разбираме дека модулот е само еден дел од системот. Отфрлањето на топлина од жешката страна е подеднакво важно, а ние работиме со нашите клиенти за да се осигураме дека целиот термички систем е дизајниран за успех.
Основната причина зошто жешката страна е ограничувачки фактор е првиот закон на термодинамиката. Термоелектричниот ладилник не ја уништува топлината; го придвижува. Топлината што се апсорбира од студената страна (Qc) плус електричната енергија потрошена од модулот (Pin) мора да се отфрли на топлата страна (Qh). Врската е едноставна: Qh = Qc + Пин. Ова значи дека жешката страна секогаш има повеќе топлина за отфрлање отколку студената страна апсорбира. Во типичен модул кој работи со COP од 0,5, топлината што се отфрла на жешката страна е три пати поголема од капацитетот за ладење. Ако жешката страна не може да ја одбие оваа топлина, температурата на жешката страна се зголемува. И како што се зголемува температурата на жешката страна, се зголемува температурната разлика низ модулот, што го намалува капацитетот за ладење и ефикасноста на модулот. Табелата подолу ја илустрира термичката рамнотежа за типична ТЕЦ.
| Параметар | Вредност | Забелешка |
| Капацитет за ладење (Qc) | 50 W | Топлината се апсорбира од студената страна |
| Влезна моќност (Пин) | 100 W | Електрична енергија на модулот |
| Отфрлена топлина (Qh) | 150 W | Qc + Пин |
| COP | 0.5 | Qc / Пин |
| Сооднос на отфрлање на топлина | 3:1 | Qh / Qc |
Во нашата фабрика, ние им помагаме на нашите клиенти да го разберат овој термички биланс. Обезбедуваме детални криви на изведба кои покажуваат како се менува капацитетот за ладење со температурата на жешката страна. Исто така, даваме упатства за големината на ладилникот и изборот на вентилатор за да се осигураме дека жешката страна може да ја отфрли потребната топлина. Нашата цел е да им помогнеме на нашите клиенти да дизајнираат систем кој сигурно ја постигнува саканата температура на студената страна.
Кога отфрлањето на топлината на жешката страна е недоволно, се јавува каскада на негативни ефекти. Првиот ефект е зголемување на температурата на жешката страна. Ова ја намалува температурната разлика што модулот може да ја одржува, што значи дека температурата на студената страна се зголемува. Вториот ефект е намалување на капацитетот за ладење. Како што се зголемува температурата на жешката страна, способноста на модулот да пумпа топлина се намалува. Третиот ефект е зголемување на потрошувачката на енергија. Модулот мора да работи понапорно за да ја одржува температурата на студената страна, што ја зголемува влезната моќност. Четвртиот ефект е намалување на доверливоста. Високите топли странични температури го забрзуваат распаѓањето на модулот и материјалите на термичкиот интерфејс. Во екстремни случаи, модулот може да се прегрее и да не успее. Табелата подолу ги сумира ефектите од недоволното отфрлање на топлина.
| Ефект | Причина | Последица |
| Зголемување на температурата на топлата страна | Недоволен капацитет на ладилникот или вентилаторот | Намалени перформанси за ладење |
| Пад на капацитетот за ладење | Зголемен температурен диференцијал | Студената страна не може да ја достигне целната температура |
| Зголемување на потрошувачката на енергија | Модулот работи понапорно за да се компензира | Повисоки оперативни трошоци, повеќе топлина за отфрлање |
| Деградација на модулот | Термички стрес на пелети и споеви за лемење | Намален животен век, предвремен неуспех |
| Дефект на термички интерфејс | Високата температура ја разградува термичката маст | Зголемен термички отпор, дополнително губење на перформансите |
На X-Meritan, видовме многу случаи кога системот не успеа не затоа што ТЕЦ беше несоодветен, туку затоа што отфрлањето на топлина беше недоволно. Ние работиме со нашите клиенти за да ги избегнеме овие проблеми со обезбедување на целосни термички решенија, вклучувајќи ладилници, вентилатори и материјали за термички интерфејс. Нашиот инженерски тим може да ви помогне да го пресметате потребниот капацитет за отфрлање топлина и да ги изберете вистинските компоненти.
Спецификацијата на вистинскиот систем за отфрлање топлина бара систематски пристап. Првиот чекор е да се одреди вкупната топлина што треба да се одбие (Qh). Ова е збир на капацитетот за ладење (Qc) и влезната моќност (Pin). Вториот чекор е да се одреди максималната дозволена температура на топла страна. Ова е обично температурата на околината плус порастот на температурата низ ладилникот. Третиот чекор е да се избере ладилник со термички отпор кој може да го постигне потребното зголемување на температурата при достапниот проток на воздух. Четвртиот чекор е да изберете вентилатор кој обезбедува доволен проток на воздух и статички притисок. Петтиот чекор е да изберете материјал за топлинска интерфејс што го минимизира отпорот на контакт помеѓу модулот и ладилникот. Табелата подолу го резимира процесот на спецификација.
| Чекор | Акција | Клучен параметар |
| 1 | Одредете ја вкупната топлина за отфрлање | Qh = Qc + Пин |
| 2 | Определете ја дозволената температура на топлата страна | Th = Tamb + ΔT |
| 3 | Изберете термичка отпорност на ладилникот | Rth = ΔT / Qh |
| 4 | Изберете проток на воздух на вентилаторот и статички притисок | CFM, Па |
| 5 | Изберете материјал за термички интерфејс | Топлинска спроводливост (W/m·K) |

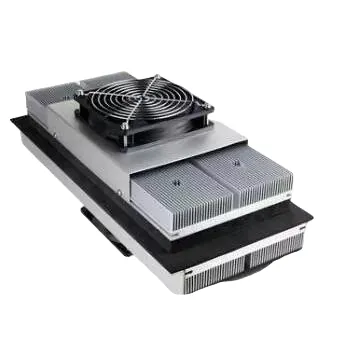

Во нашата фабрика обезбедуваме комплетни термички решенија за нашите термоелектрични ладилници. Можеме да снабдуваме ладилници со оптимизирана геометрија на перките, вентилатори со низок шум и висок проток на воздух и материјали за топлинска интерфејс со висока спроводливост. Нашиот инженерски тим може да помогне во процесот на спецификација и да обезбеди детални термички пресметки за вашата апликација.
Оценувањето на добавувачот на термоелектрични ладилници и компоненти за термичко управување бара фокусирање на квалитетот на производот, термичка експертиза, способност за тестирање и техничка поддршка. Добавувачот мора да има способност да произведува модули со постојани перформанси. Тие мора да имаат експертиза во дизајнот на топлинскиот систем. Тие мора да имаат опрема за тестирање на модули и системи под оптоварување. И тие мора да обезбедат техничка поддршка за да ви помогнат да ги изберете вистинските компоненти. Табелата подолу ги сумира овие критериуми за оценување.
| Критериум за евалуација | Што да барате | Зошто е важно |
| Квалитет на модулот | Конзистентни перформанси, тестирање на доверливост | Осигурува дека модулот ги исполнува спецификациите |
| Термичка експертиза | Способност за дизајнирање на системот, термичка симулација | Обезбедува функционирање на целосниот систем |
| Способност за тестирање | Тестирање на перформанси под оптоварување, тестирање на животниот век | Ги потврдува перформансите и доверливоста |
| Техничка поддршка | Апликативно инженерство, термички пресметки | Помага во изборот на вистинските компоненти |
| Изведба на испорака | Евиденција за навремена испорака, можност за залихи | Ја одржува вашата производна линија да работи |
Во Fuzhou X-Meritan Technology Co., Ltd., нашата фабрика произведува термоелектрични ладилници и термички решенија повеќе од една деценија. Имаме долгогодишно искуство во дизајнирање и тестирање на термички системи. Ние сме сертифицирани со ISO 9001 и одржуваме детална евиденција за сите инспекции. Нашиот технички тим е достапен да помогне во термичките пресметки и изборот на компоненти. Ве повикуваме да не оцените според овие критериуми и да не сметате за ваш партнер за решенија за термоелектрично ладење.
Следната табела ги дава клучните параметри на производот за нашите термоелектрични ладилници. Овие модули се дизајнирани за апликации за ладење кои се движат од производи за широка потрошувачка до медицински уреди. Нашата фабрика може да обезбеди и соодветни ладилници, вентилатори и материјали за термички интерфејс.
| Параметар | Опсег на спецификација | Белешки |
| Капацитет за ладење (Qc) | 10 W - 200 W | Зависи од големината и струјата на модулот |
| Диференцијал за максимална температура (ΔTmax) | 60°C - 75°C | На Th = 27°C, без оптоварување |
| Номинален напон | 5 V - 24 V | Достапни се прилагодени напони |
| Оценета струја | 2 А - 15 А | Зависи од големината на модулот |
| COP | 0,3 - 0,7 | Зависи од работната точка |
| Големина на модулот | 20 x 20 mm до 62 x 62 mm | Достапни се сопствени големини |
| Тип на ладилник | Алуминиум екструдиран, прелиен, врзан | Избран за термичка отпорност |
| Тип на вентилатор | Аксијален, вентилатор | Избран за проток на воздух и бучава |
| Материјал за термички интерфејс | Термичка маст, промена на фаза, подлога | Избрани за спроводливост и дебелина |
| MOQ | 100 парчиња | За големи нарачки може да се договори |
| Водечко време | 2-4 недели | Зависи од количината и прилагодувањето |
Во нашата фабрика, ние ги произведуваме нашите термоелектрични ладилници за да ги исполниме овие спецификации и многу повеќе. Можеме да го прилагодиме капацитетот за ладење, напонот, струјата и големината за да одговараат на вашите специфични барања. Ние, исто така, обезбедуваме комплетни термички решенија, вклучувајќи ладилници, вентилатори и материјали за термички интерфејс. Нашата цел е да им обезбедиме на нашите клиенти сигурни решенија за ладење со високи перформанси.
Прашање 1: Колку топлина мора да се отфрли на жешката страна на ТЕЦ?
Одговор: Отфрлената топлина на жешката страна (Qh) е збир на капацитетот за ладење (Qc) и влезната моќност (Pin). За модул кој работи со COP од 0,5, топлината што се отфрла е три пати поголема од капацитетот за ладење. Ова значи дека за секој вати ладење, мора да се отстранат три вати топлина. Ако жешката страна не може да ја одбие оваа топлина, перформансите на модулот ќе се намалат. Нашиот инженерски тим може да го пресмета точниот Qh за вашата апликација.
Прашање 2: Што се случува ако користам ладилник кој е премногу мал?
Одговор: Ако ладилникот е премногу мал, неговиот термички отпор ќе биде превисок, а температурата на жешката страна ќе се зголеми. Ова го намалува капацитетот за ладење и ја зголемува потрошувачката на енергија. Во екстремни случаи, модулот може да се прегрее и да не успее. Секогаш одредувајте ја големината на ладилникот врз основа на вкупната топлина што треба да се отфрли и дозволеното зголемување на температурата. Нашата фабрика може да ви помогне да го изберете вистинскиот ладилник за вашата апликација.
Прашање 3: Може ли да користам вентилатор за да го подобрам отфрлањето на топлина?
Одговор: Да, вентилаторот може значително да го подобри отфрлањето на топлина со зголемување на протокот на воздух над ладилникот. Присилната конвекција го намалува топлинскиот отпор на ладилникот, што ја намалува температурата на жешката страна. Вентилаторот мора да биде избран за да обезбеди доволен проток на воздух и статички притисок за дизајнот на ладилникот. Нудиме соодветни комбинации на вентилатор и ладилник за нашите термоелектрични ладилници.
Прашање 4: Кој е најдобриот термички интерфејс материјал за TEC?
Одговор: Најдобриот материјал за термички интерфејс зависи од апликацијата. Термичката маст нуди најмал термички отпор, но може да биде неуредна и може да се исуши со текот на времето. Материјалите за промена на фаза нудат добри перформанси и полесно се применуваат. Термичките влошки се погодни, но имаат поголема термичка отпорност. За апликации со високи перформанси, препорачуваме термичка маст или материјал за промена на фазата. Нашиот технички тим може да советува за најдобриот материјал за вашата апликација.
Прашање 5: Како да знам дали мојот систем за отфрлање топлина е соодветен?
Одговор: За да одредите дали вашиот систем за отфрлање топлина е соодветен, измерете ја температурата на жешката страна при целосно оптоварување и споредете ја со целта за дизајнирање. Ако температурата на жешката страна е повисока од очекуваната, отфрлањето на топлината е недоволно. Можете исто така да го измерите капацитетот за ладење и да го споредите со кривата на перформанси. Ако капацитетот е помал од очекуваниот, температурата на жешката страна е веројатно превисока. Нашиот инженерски тим може да ви помогне да ги дијагностицирате и решите проблемите со отфрлање на топлина.
Ефективното отфрлање на топлината од жешката страна е од суштинско значење за перформансите и доверливоста на термоелектричните ладилници. Жешката страна мора да го отфрли капацитетот за ладење плус влезната моќност, која обично е три пати поголема од капацитетот за ладење. Ако одбивањето на топлина е недоволно, температурата на жешката страна се зголемува, капацитетот за ладење опаѓа, потрошувачката на енергија се зголемува и животниот век на модулот се намалува. За купувачите и инженерите, разбирањето на оваа топлинска рамнотежа е клучот за дизајнирање на успешен термоелектричен систем за ладење. Во Fuzhou X-Meritan Technology Co., Ltd., нашата фабрика има експертиза и производи кои ќе ви помогнат да постигнете ефективно отфрлање на топлина. Ние нудиме термоелектрични ладилници, ладилници, вентилатори и материјали за топлинска интерфејс, заедно со инженерска поддршка за да се осигураме дека вашиот систем работи како што е дизајниран.
Без разлика дали дизајнирате ладилник за пијалоци, медицински уред, ласерски модул или куќиште за електроника, ве покануваме да контактирате со нас за да разговараме за вашите барања. Можеме да обезбедиме примероци, термички пресметки и приспособени решенија. Нашата посветеност на квалитетот и задоволството на клиентите не направи доверлив партнер за бизнисите ширум светот.
Контактирајте со Fuzhou X-Meritan Technology Co., Ltd. денесда разговарате за вашите барања за термоелектричен ладилник и да откриете како нашите термички решенија можат да ги подобрат вашите перформанси за ладење.
