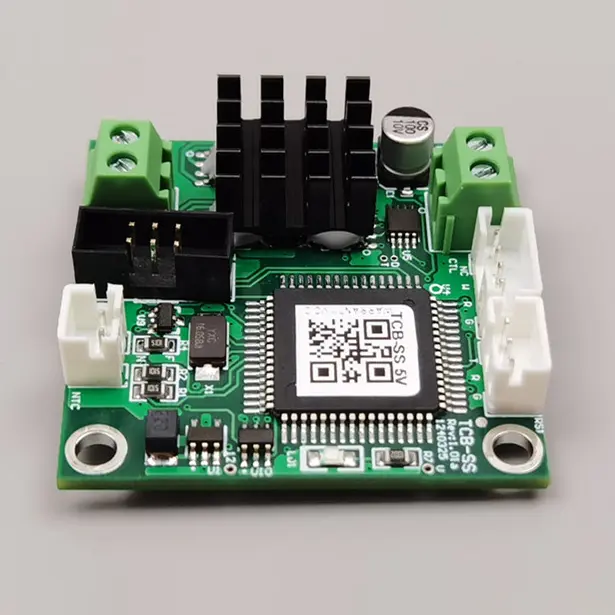

TCB-SA контролер на температура за микро TEC

X-Meritan го снабдува компактниот контролер за температура TCB-SA за Micro TEC за да одговори на строгите потреби за ладење на пакувањето фотоника и микроелектроника. Изградена околу висококвалитетен IC за управување со TEC, оваа плоча испорачува DC струја наместо интермитентни импулси, создавајќи термичка средина целосно без бранови. Дизајниран за природно поврзување со термистори од 10 kΩ NTC, TCB-SA ги одржува целните температури со прецизност од 0,01℃ низ широк контролен распон од -20℃ до +100℃.

Решени се предизвиците за термичка контрола

Традиционалните контролери PWM (Модулација на ширина на пулсот) воведуваат агресивно префрлување на напон што генерира замор од термички циклус, електричен шум и микро-фрактури кај ултра малите TEC елементи. Контролорот за температура TCB-SA за Micro TEC има фундаментално различен инженерски пристап за заштита на деликатните микро-ладилници додека се заклучува во подстепена стабилност:

Континуирана испорака со еднонасочна струја: Напојува чиста, континуирана струја на микро-TEC. Ова ги измазнува топлинските градиенти, го елиминира високофреквентниот шум во чувствителните оптички детектори и драматично го продолжува работниот век на TEC.

Оптимизација на микро-термичка маса: Вградените PID алгоритми се експлицитно подесени за брз термички одговор при мали топлински оптоварувања, спречувајќи сериозни пречекорувања на температурата при брзи рампи за зададена точка.

Докажана доверливост со степен на ласер: Теренски тестиран преку оптички примопредаватели со висока густина и индустриски ласерски диоди, одржувајќи доследна калибрација низ милиони работни часови.

Отпечаток со низок профил: компактен фактор на форма овозможува директно монтирање во непосредна близина на оптичките потсклопови, минимизирајќи ја должината на доводот на сигналот и доцнењата на јамката на сензорот.

Технички спецификации

Целни апликации

• Стабилизација на ласерски диоди Спречува поместување на брановата должина и флуктуација на оптичката моќност кај ласерите со влакна, ласерите со пумпи и ласерските диоди со сензори за гас.

• Високопрецизни оптички сензори Ги стабилизира фотодиодните низи, спектрометрите и APD за да ја минимизира темната струја и топлинскиот шум во оптички средини со низок сигнал.

• Полупроводнички и квантни истражувања Овозможува ладење на место во микро размери внатре во лабораториски тест тела со ограничен простор за кои е потребна прецизност под степен.

Производствена предност

Посветено домашно производство: Директниот надзор од поставувањето на компонентата SMT до конечното термичко тестирање гарантира конзистентност од единица до единица.

Поддршка за апликативно инженерство: Нашиот тим помага директно со моделирање на топлинска јамка, оптимизација на поставување на сензори и прилагодено програмирање на зададената точка.

Архитектура со висока ефикасност: обезбедува преку 90% ефикасност на конверзија на енергија, минимизирајќи го производството на топлина од внатрешната плоча во запечатените куќишта на клиентите.

Најчесто поставувани прашања

Зошто континуираното доставување на енергија е критично за микро TEC во споредба со стандардното PWM префрлување?

ТЕЦ во микро размери имаат исклучително тенки пресеци на елементите. Моќта на PWM брзо ги циклуси полупроводничките парови помеѓу топло и ладно, предизвикувајќи стрес на неусогласеност на CTE (коефициент на топлинска експанзија) што ги разградува спојките со текот на времето. Континуираниот DC погон на TCB-SA целосно го елиминира механичкиот замор од велосипедот.

Може ли TCB-SA контролорот за температура за Micro TEC да биде претходно конфигуриран за одредена зададена точка пред испораката?

Да. Додека фабричката стандардна цел е 25℃, X-Meritan може да ги исфрли приспособените стандардни зададени температурни точки во фирмверот за време на производството во согласност со барањата на вашиот оптички пакет.

Кој температурен сензор најдобро функционира со оваа плоча?

Плочката е фабрички калибрирана за стандардни 10kΩ NTC термистори (B-вредност=3950), кои нудат брз термички одговор и висока чувствителност низ контролниот опсег од -20∘C до +100∘C.

Дали овој контролер поддржува двонасочно греење и ладење?

Да. Специјализираниот IC на драјверот природно управува со тековната насока за да обезбеди активно ладење и греење, задржувајќи ја зададената стабилност во рамките на ±0,01∘C без оглед на промените на температурата на околината.
