Системот LiDAR на автономно возило или единица со сензор покрај патот мора да работи сигурно низ температурен опсег што може да се протега од -40°C во зима до +85°C на директно летно сонце. Внатре во куќиштето, ласерските диоди, фотодетекторите и оптичките компоненти се чувствителни на температура. Поместување од само неколку степени може да ја промени емисионата бранова должина на ласерот, да го намали односот сигнал-шум на детекторот и да го наруши оптичкото порамнување. Резултатот е деградација на точноста на опсегот и квалитетот на облакот на точката. За инженерот за набавки кој ги специфицира компонентите за термичко управување, прашањето не е дали е потребна контрола на температурата, туку која технологија може да ја испорача во рамките на ограничувањата на големината, моќноста и доверливоста на системот LiDAR.Термоелектрични ладилницисе појавија како најпосакувано решение за многу од овие предизвици.
Овој водич е напишан за купувачи и дизајнерски инженери кои треба да разберат како термоелектричните ладилници се справуваат со предизвиците за контрола на температурата во системите LiDAR. Ќе ги покриеме специфичните термички предизвици во LiDAR, принципот на работа на термоелектричните ладилници, клучните спецификации за оценување, размислувањата за интеграција и критериумите за избор на снабдувач. Ние, исто така, ќе обезбедиме детални параметри на производот од нашата фабрика воFuzhou X-Meritan Technology Co., Ltd.Без разлика дали развивате систем LiDAR за автомобилски, индустриски или апликации за мапирање, овој водич ќе ви помогне да го изберете вистинскиот термоелектричен ладилник за вашите барања за термичко управување.
Системите LiDAR претставуваат уникатен сет на термички предизвици кои се разликуваат од оние на другите електронски системи. Првиот предизвик е чувствителноста на ласерската диода. Брановата должина на емисијата на ласерската диода се менува со температурата со брзина од приближно 0,3 nm/°C. За LiDAR систем кој користи теснопојасни оптички филтри или детекција чувствителна на бранова должина, ова поместување може да предизвика несовпаѓање помеѓу брановата должина на ласерот и проодната лента на филтерот, намалувајќи ја јачината на сигналот и опсегот на откривање. Вториот предизвик е топлинскиот шум на фотодетекторот. Темната струја и еквивалентната моќност на бучавата на детекторот се зголемуваат со температурата, деградирајќи го односот сигнал-шум и точноста на мерењето на растојанието. Третиот предизвик е термичко проширување на оптичката клупа. Оптичките компоненти се монтирани на заедничка клупа, и ако клупата се прошири или се собира со температурата, порамнувањето на ласерот, детекторот и оптиката за скенирање може да се помести, предизвикувајќи грешки во покажувањето. Табелата подолу ги сумира овие предизвици и нивните ефекти.
| Предизвик | Извор | Ефект врз перформансите на LiDAR |
| Ласерски лебдат на бранова должина | Коефициент на температура на ласерска диода | Намалена јачина на сигналот, губење на опсегот |
| Зголемување на бучавата на детекторот | Термички шум во фотодетектор | Помал SNR, намалена точност |
| Оптичко проширување на клупата | Термичка експанзија на монтажни материјали | Неусогласеност, грешки во покажувањето |
| Екстреми на амбиентална температура | Оперативна средина | Неуспех на системот или намалени перформанси |
| Густина на дисипација на топлина | Компактно куќиште | Локализирани жаришта, термички градиенти |
Во Fuzhou X-Meritan Technology Co., Ltd., нашата фабрика произведува термоелектрични ладилници кои се специјално дизајнирани да одговорат на овие предизвици. Ги разбираме термичките барања на системите LiDAR и работиме со нашите клиенти за да го избереме вистинскиот ладилник за нивната специфична ласерска моќност, тип на детектор и услови на животната средина.

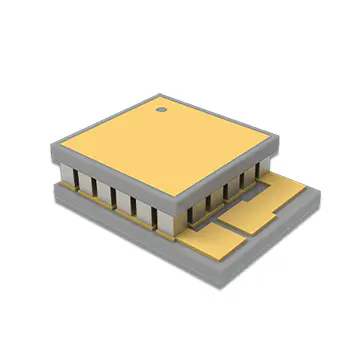

Термоелектричен ладилник е топлинска пумпа во цврста состојба која го користи ефектот Пелтиер за пренос на топлина од едната страна на уредот на другата кога се применува еднонасочна струја. Уредот се состои од низа полупроводнички пелети, обично бизмут телурид, сместени помеѓу два керамички подлоги. Кога тече струја, едната страна станува ладна (студената страна), а другата станува топла (жешката страна). Топлината се апсорбира од студената страна и се ослободува на топлата страна, каде што се троши со ладилник. Свртувањето на струјата ја менува насоката на пренос на топлина, овозможувајќи истиот уред да се користи и за ладење и за загревање. Оваа двонасочна контрола е клучна предност за системите LiDAR кои мора да работат и во топла и во ладна средина. Табелата подолу ги споредува термоелектричните ладилници со другите технологии за ладење.
| Технологија | Ладење/Греење | Големина | Прецизност | Сигурност | Бучава/Вибрации |
| Термоелектричен ладилник | И двете | Компактен | Висока (+/- 0,1°C) | Висока (цврста состојба) | Никој |
| Базиран на компресор | И двете | Големи | Умерено | Умерено (подвижни делови) | Високо |
| Базиран на обожаватели | Само за ладење | Умерено | Ниско | Умерено (абење на лежиштето) | Умерено |
| Топлинска цевка | Само за ладење | Компактен | Ниско | Високо | Никој |
Во нашата фабрика ги дизајнираме нашите термоелектрични ладилници за барањата на LiDAR системите. Ние користиме пелети од бизмут телурид со високи перформанси и напредни керамички подлоги за да постигнеме висок капацитет за ладење со компактен отпечаток. Нашите ладилници се достапни со интегрирани сензори за температура и контролна електроника, што овозможува прецизно стабилизирање на температурата на ласерската диода и детекторот.
При изборот на термоелектричен ладилник за LiDAR систем, купувачите треба да проценат неколку клучни спецификации. Капацитетот за ладење (Qc) одредува колку топлина може да отстрани ладилникот при даден температурен диференцијал. За апликациите на LiDAR, капацитетот за ладење мора да биде доволен за да се справи со топлинското оптоварување од ласерската диода, детекторот и сите други компоненти што генерираат топлина. Максималната температурна разлика (ΔTmax) ја одредува максималната температурна разлика што ладилникот може да ја постигне помеѓу студената и топлата страна. Оценките за струја и напон ги одредуваат барањата за напојување. Отпечатокот и дебелината ги одредуваат ограничувањата на интеграцијата. Коефициентот на перформанси (COP) ја одредува ефикасноста на ладилникот. Табелата подолу ги сумира овие спецификации.
| Спецификација | Типичен опсег за LiDAR | Важност |
| Капацитет за ладење (Qc) | 5 W - 50 W | Мора да го надмине вкупното топлинско оптоварување |
| Диференцијал за максимална температура (ΔTmax) | 65°C - 75°C | Ја одредува способноста за ладење |
| Тековен (Imax) | 2 А - 8 А | Одредува напојување |
| Напон (Vmax) | 5 V - 24 V | Одредува напојување |
| Стапало | 10 x 10 mm до 40 x 40 mm | Ја одредува интеграцијата |
| Дебелина | 2 мм - 6 мм | Ја одредува интеграцијата |
| Коефициент на перформанси (COP) | 0,3 - 0,6 | Ја одредува енергетската ефикасност |
Во Fuzhou X-Meritan Technology Co., Ltd., нашата фабрика нуди палета на термоелектрични ладилници со различни капацитети за ладење, отпечатоци и оценки на напон. Можеме да им помогнеме на нашите клиенти да го изберат вистинскиот ладилник за нивните специфични термички барања LiDAR. Нашиот инженерски тим може да обезбеди и термичка симулација и поддршка за дизајн за да се осигура дека ладилникот е правилно интегриран во куќиштето на LiDAR.
Перформансите на термоелектричниот ладилник во системот LiDAR не зависи само од самиот ладилник туку и од тоа како е интегриран. Неколку фактори можат да влијаат на перформансите. Првиот е термичкиот интерфејс помеѓу ладилникот и ласерската диода или детектор. Лошиот термички интерфејс, како што е сув спој или нерамна површина, може да го зголеми термичкиот отпор и да ја намали ефикасноста на ладењето. Вториот е дизајнот на ладилникот. Жешката страна на ладилникот мора да може да ја исфрли топлината во околината. Ако ладилникот е помал или протокот на воздух е несоодветен, температурата на жешката страна ќе се зголеми, намалувајќи го капацитетот за ладење и потенцијално прегревање на ладилникот. Третата е топлинска изолација на студената страна. Ладната страна мора да биде изолирана од околината за да се спречи истекување на топлина што би ја намалило ефикасноста на ладењето. Табелата подолу ги сумира овие фактори на интеграција.
| Фактор на интеграција | Ефект врз перформансите | Ублажување |
| Материјал за термички интерфејс | Лошиот интерфејс ја зголемува термичката отпорност | Користете топлинска маст или влошки со висока спроводливост |
| Дизајн на ладилник | Несоодветниот ладилник го намалува капацитетот за ладење | Ладилник со големина за максимално топлотно оптоварување |
| Проток на воздух | Слабиот проток на воздух ја зголемува температурата на жешката страна | Обезбедете соодветна вентилација или принуден воздух |
| Изолација на ладна страна | Истекувањето на топлина ја намалува ефикасноста на ладењето | Користете изолација околу студената страна |
| Кондензација | На ладни површини може да се формира влага | Користете запечатено куќиште или средство за сушење |
Во нашата фабрика обезбедуваме техничка поддршка за да им помогнеме на нашите клиенти да го интегрираат термоелектричниот ладилник во нивниот систем LiDAR. Можеме да препорачаме материјали за термички интерфејс, дизајни на ладилници и методи за запечатување кои обезбедуваат оптимални перформанси. Нашата цел е да им помогнеме на нашите клиенти да ја постигнат температурната стабилност што ја бара нивниот систем LiDAR.
Оценувањето на добавувачот на термоелектрични ладилници за апликациите LiDAR бара фокусирање на способноста за термички дизајн, квалитет на производство, тестирање и поддршка за апликации. Добавувачот треба да има способност да дизајнира и произведува ладилници според бараните спецификации, вклучувајќи прилагодени отпечатоци и оценки за напон. Квалитетот на производството треба да биде конзистентен, со тесни толеранции за поставување на пелети и керамичка плошност. Добавувачот треба да го тестира секој ладилник за капацитет на ладење, ΔTmax и струја на истекување. И добавувачот треба да обезбеди поддршка за апликации, вклучувајќи термичка симулација и насоки за интеграција. Табелата подолу ги сумира овие критериуми за оценување.
| Критериум за евалуација | Што да барате | Зошто е важно |
| Способност за термички дизајн | Прилагоден дизајн, термичка симулација | Обезбедува оптимални перформанси за апликацијата |
| Квалитет на производство | Прецизно поставување на пелети, керамичка плошност | Обезбедува постојани перформанси и сигурност |
| Тестирање | Капацитет за ладење, ΔTmax, струја на истекување | Осигурува дека ладилникот ги исполнува спецификациите |
| Поддршка за апликации | Насоки за интеграција, термичка симулација | Помага да се постигнат оптимални перформанси на системот |
Во X-Meritan, нашата фабрика произведува термоелектрични ладилници повеќе од една деценија. Имаме долгогодишно искуство во термички дизајн и производство. Го тестираме секој ладилник пред испораката и обезбедуваме техничка поддршка на нашите клиенти. Ве покануваме да не оцените според овие критериуми и да не сметате за ваш партнер за термоелектричните ладилници LiDAR.
Следната табела ги дава клучните параметри на производот за нашите термоелектрични ладилници. Овие ладилници се дизајнирани за LiDAR системи и други прецизни апликации за термичко управување. Нашата фабрика, исто така, може да произведува сопствени ладилници за да ги исполни специфичните барања.
| Параметар | Опсег на спецификација | Белешки |
| Капацитет за ладење (Qc) | 5 W - 50 W | На ΔT = 0°C |
| Диференцијал за максимална температура (ΔTmax) | 65°C - 75°C | На Qc = 0 W |
| Тековен (Imax) | 2 А - 8 А | Избран за напојување |
| Напон (Vmax) | 5 V - 24 V | Избран за напојување |
| Стапало | 10 x 10 mm до 40 x 40 mm | Достапни се сопствени големини |
| Дебелина | 2 мм - 6 мм | Избрани за интеграција |
| Керамички материјал | Алумина (Al2O3) | Стандарден |
| Материјал за пелети | Бизмут Телурид (Bi2Te3) | Високи перформанси |
| Работна температура | -40°C до +85°C | Избран за животна средина |
| Опции за интеграција | Сензор, контролна електроника | Достапни се сопствени опции |
| MOQ | 100 парчиња | За големи нарачки може да се договори |
| Водечко време | 2-4 недели | Зависи од количината и прилагодувањето |
Во нашата фабрика, ние ги произведуваме нашите термоелектрични ладилници за да ги исполниме овие спецификации и многу повеќе. Можеме да го прилагодиме капацитетот за ладење, отпечатокот, напонот и опциите за интеграција за да одговараат на вашите специфични барања. Нашиот систем за контрола на квалитетот вклучува инспекција на суровините, инспекција во процесот и финална инспекција пред пратката. Нашата цел е да им обезбедиме на нашите клиенти висококвалитетни термоелектрични ладилници кои ги задоволуваат нивните потреби за термичко управување со LiDAR.
Прашање 1: Дали термоелектричен ладилник може да го лади и загрева системот LiDAR?
Одговор: Да, термоелектричниот ладилник може и да лади и да загрее. Со промена на поларитетот на DC струјата, насоката на пренос на топлина се менува. Ова му овозможува на истиот ладилник да ја загрева ласерската диода во ладни средини и да ја лади во топли средини. Оваа двонасочна способност е од суштинско значење за системите LiDAR кои мора да работат низ широк температурен опсег. Во Fuzhou X-Meritan Technology Co., Ltd., нашите ладилници се дизајнирани за двонасочно работење.
Прашање 2: Колку енергија троши термоелектричен ладилник во системот LiDAR?
Одговор: Потрошувачката на енергија зависи од капацитетот за ладење, температурниот диференцијал и COP. Типичен термоелектричен ладилник за LiDAR може да троши од 5 до 20 вати. COP е вообичаено од 0,3 до 0,6, што значи дека за секој вати отстранета топлина, ладилникот троши 1,7 до 3,3 вати електрична енергија. Потрошувачката на енергија мора да се земе предвид во целокупниот буџет за напојување на системот.
Прашање 3: Која е типичната температурна стабилност што може да се постигне со термоелектричен ладилник?
Одговор: Со правилно дизајнирана контролна јамка, термоелектричниот ладилник може да постигне температурна стабилност од +/- 0,1°C или подобра. Ова ниво на прецизност е од суштинско значење за системите LiDAR кои бараат стабилна ласерска бранова должина и перформанси на детекторот. Стабилноста зависи од квалитетот на сензорот за температура, контролната електроника и термичкиот дизајн на системот.
Прашање 4: Дали термоелектричните ладилници можат да се користат во автомобилските системи LiDAR?
Одговор: Да, термоелектричните ладилници се користат во автомобилските системи LiDAR. Тие мора да ги исполнуваат барањата на автомобилот за вибрации, шокови и температурни циклуси. Во нашата фабрика нудиме ладилници кои се тестирани според автомобилските стандарди, вклучувајќи вибрации и термички шок. Можеме да обезбедиме и квалификувана контролна електроника AEC-Q100 за автомобилски апликации.
Прашање 5: Како да го изберам вистинскиот термоелектричен ладилник за мојот LiDAR систем?
Одговор: За да го изберете вистинскиот Термоелектричен ладилник, треба да го одредите вкупното топлинско оптоварување, потребната температурна разлика, достапното напојување и ограничувањата за интеграција. Нашиот инженерски тим може да ви помогне да ги пресметате овие барања и да го изберете оптималниот ладилник за вашата апликација. Ние, исто така, обезбедуваме поддршка за термичка симулација за да го потврдиме дизајнот пред да направиме прототип.
Системите LiDAR претставуваат значителни предизвици за контрола на температурата, од поместување на ласерската бранова должина и бучава од детекторот до оптичко неусогласеност и амбиентални екстреми. Термоелектричните ладилници се справуваат со овие предизвици со прецизна, двонасочна, контрола на температурата во цврста состојба во компактно и доверливо пакување. За инженерите за набавки и дизајнерските тимови, разбирањето на термичките предизвици, спецификациите за полади и размислувањата за интеграција е од суштинско значење за изборот на вистинското решение. Во Fuzhou X-Meritan Technology Co., Ltd., нашата фабрика има експертиза и способност да произведува термоелектрични ладилници кои ги задоволуваат бараните барања на системите LiDAR. Тесно соработуваме со нашите клиенти за да го избереме вистинскиот ладилник и да обезбедиме успешна интеграција.
Без разлика дали развивате LiDAR за автономни возила, индустриска автоматизација или апликации за мапирање, ве покануваме да контактирате со нас за да разговараме за вашите барања. Можеме да обезбедиме примероци, технички податоци и приспособени решенија. Нашата посветеност на квалитетот и задоволството на клиентите не направи доверлив партнер за развивачите на системот LiDAR ширум светот.
Контактирајте со Fuzhou X-Meritan Technology Co., Ltd. денесда разговарате за вашите барања за термоелектричен ладилник LiDAR и да откриете како нашите производи можат да ја обезбедат топлинската стабилност што му е потребна на вашиот систем.
