Апстракт
Работата на секој термоелектричен ладилник и генератор зависи од квалитетот, конзистентноста и компатибилноста на неговите основни материјали. Овој инженерски преглед ги испитува основните својства на термоелектричните полупроводници, главните облици достапни за индустриска обработка и критериумите за избор кои одредуваат дали дизајнот постигнува стабилна контрола на температурата или не ги исполнува своите термички цели. Посебно внимание се посветува на екструдираните профили, парчињата со дифузна бариера и интеграцијата на својствата на материјалот со однесувањето на конечниот уред.
Содржина
Разбирање на термоелектричните материјали и ефектот на Пелтиер
Во срцето на секој систем за ладење во цврста состојба лежи класа на полупроводнички соединенија способни да ја претворат електричната струја директно во температурен градиент. Овие соединенија се функционалното јадро на модерното термичко управување, а нивните електрични и термички транспортни својства го диктираат капацитетот за ладење, брзината на одговор и потрошувачката на енергија на финалниот уред. Без внимателно конструирани материјали, дури и најсофистицираната архитектура на модули не може да обезбеди стабилни перформанси.
Што се термоелектрични материјали?
Термоелектрични материјалисе полупроводнички супстанции кои го покажуваат ефектот Пелтие - феномен кога топлината се апсорбира на едно спојување и се ослободува на друг кога директна струја тече низ коло од два различни спроводници. Легурите на бизмут телурид остануваат доминантен избор за работа на блиска собна температура, нудејќи рамнотежа на електричната спроводливост, топлинска изолација и производствена способност што допрва треба да се помести во главните апликации за ладење.
Ефикасноста на термоелектричниот материјал најчесто се изразува преку бездимензионалната фигура на заслуги, ZT. Овој параметар ги комбинира Seebeck коефициентот, електричната спроводливост и топлинската спроводливост во еден индикатор за изведба. Повисоките вредности на ZT директно се претвораат во поголема моќност на ладење по единица електричен влез, но практичниот избор на материјал исто така мора да ја земе предвид механичката сила, топлинската стабилност и компатибилноста со системите за метализација.
Полупроводници од типот P и N
Термоелектричните кола бараат два комплементарни типа материјали. Полупроводниците од типот P спроведат електрична енергија првенствено преку носителите на позитивен полнеж, додека материјалите од типот N се потпираат на негативни носители. Кога се споени електрично во серија и термички паралелно, овие спарени пелети создаваат температурен диференцијал што ги дефинира перформансите на модулот. Карактеристиките на секој тип мора внимателно да се совпаѓаат - напонот, струјата, температурниот опсег и однесувањето на термичка експанзија, сите влијаат на тоа дали спарениот дизајн ја постигнува својата целна работна точка.
Неусогласеноста помеѓу својствата на типот P и N-типот е чест, но може да се избегне извор на неефикасност. Ако еден материјал се деградира побрзо при термички циклус, или ако нивните електрични отпори се разминуваат со текот на времето, модулот го губи капацитетот за ладење и може да развие локализирани жаришта. Затоа, добавувачите на материјали се фокусираат не само на индивидуалните перформанси на пелети, туку и на конзистентноста од серија до серија кај двата типа носачи.
Клучни масовни форми за индустриска обработка
Термоелектричните материјали ретко се користат во нивната сирова форма на ингот. Тие се обработуваат во средни форми кои одговараат на автоматско склопување, прецизно сечење и метализација. Две рефус форми доминираат во индустриското снабдување: екструдирани профили и парчиња дифузна бариера. Секој се однесува на посебен сет на производствени барања.
Екструдирани профили за производство со голем обем
Истиснувањето произведува континуирани должини на термоелектричен материјал со фиксен пресек - квадратни шипки, тркалезни шипки или сопствени профили кои тесно одговараат на наменетата геометрија на уредот. Оваа форма е особено вредна кога големите количини за една нарачка бараат димензионална конзистентност и стабилна внатрешна структура низ целата серија.
Инженерите кои планираат да вршат внатрешно режење, брусење, гребење, позлата или заварување, често претпочитаат екструдиран материјал бидејќи неговата униформа структура на зрно го намалува ризикот од чипсување или пукање при механичка обработка. Процесот на истиснување, исто така, овозможува да се приспособат димензиите и должините на попречниот пресек на специфичен дизајн на модул, елиминирајќи го отпадот поврзан со намалувањето на големите стандардни пелети.
- Континуирани профили со контролирани димензии и својства на материјалот
- Погоден за сечење на мали пелети според димензиите на модулот
- Конзистентни перформанси во истата производна серија
- Достапно во композиции од тип P и N за спарени кола
Парчиња со дифузни бариери
Тенките парчиња опремени со слој за дифузна бариера претставуваат понапреден среден производ. Слојот на бариерата се нанесува за да се подобри интерфејсот помеѓу термоелектричниот материјал и последователните системи за поврзување или метализација. Без овој слој, покачените температури за време на лемењето може да предизвикаат брза интердифузија помеѓу полупроводникот и контактните метали, што ќе доведе до деградирани перформанси и евентуален дефект.
Парчињата со дифузна бариера се особено добро прилагодени на модули кои се подложени на повторено термичко цикирање. Апликациите како што се плочите за ладење, модулите за контрола на температурата и регулацијата на температурата на сензорот, сите имаат корист од подобрената меѓусебна стабилност што ја обезбедуваат овие парчиња. Тие, исто така, го поедноставуваат прозорецот на процесот за инженери кои имаат намера да применат метализација на никел, бакар или лемење во куќата.
| Материјална форма | Примарна предност | Типичен случај за употреба |
|---|---|---|
| Екструдирани профили | Висока димензионална конзистентност во големи серии | Внатрешно сечење во сопствени големини на пелети |
| Парчиња со дифузна бариера | Интерфејс подготвен за врска со намален ризик од реакција | Модули кои бараат повторен термички циклус |
| Прилагодени пресеци | Приспособена геометрија за специфични дизајни на уреди | Нестандардни архитектури на модули |
| Соодветни сетови P/N | Балансирано електрично и термичко однесување | Прецизни системи за контрола на температурата |
Избор на вистинскиот материјал за вашата апликација
Изборот на материјалот започнува со два параметри кои не можат да се преговараат: очекуваните температури на топла и ладна спојка и електричен работен прозорец на финалниот уред. Овие фактори ги стеснуваат системите за кандидати за материјали и ги дефинираат чекорите на обработка кои ќе бидат потребни низводно.
Разгледувања за работната температура
Различни системи на термоелектрични материјали покажуваат врвни перформанси во различни температурни опсези. Составот оптимизиран за ладење блиску до собна температура може брзо да ја изгуби ефикасноста кога жешката страна ќе се издигне над 80°C, додека материјалот дизајниран за умерени температури може да понуди слаби перформанси при услови на студена страна под нулата. Одредувањето на реалните работни температури - не само целната поставена точка - е првиот чекор кон остварлив избор на материјал.
Електрични барања
Напонот, струјата, отпорот и дисипацијата на моќноста се во интеракција со својствата на материјалот. Материјалот со висока електрична спроводливост го намалува џулското загревање, но може да покаже и поголема топлинска спроводливост, што работи против температурниот градиент. Оптималната рамнотежа зависи од геометријата на модулот, достапното напојување и потребниот капацитет за ладење. Усогласувањето на отпорноста на материјалот со погонската електроника е често исто толку важно како и максимизирањето на бројката на заслуги.
Опции за приспособување
Стандардните форми на материјали не секогаш задоволуваат специфична архитектура на термичко управување. Кога димензиите на каталогот, композициите или површинските обработки се пократки, стануваат неопходни сопствени решенија. Приспособувањето може да ги опфати димензиите на материјалот, усогласувањето на типот P и N-типот, прилагодувањата на составот, електричните својства, обработката на површината или интерфејсот, барањата за дифузна бариера и спецификациите за сечење или обработка.
- Димензии на материјалот и геометрија на попречниот пресек
- Усогласување на транспортните својства на P-тип и N-тип
- Подесување на составот за специфични температурни опсези
- Цели за електричен отпор и Зебеков коефициент
- Подготовка на површината и третман на интерфејс
- Спецификација на слојот на дифузна бариера
- Барања за сечење, мелење и обработка
Примена на пејзаж низ индустриите
Разновидноста наТермоелектрични материјалиго поттикна усвојувањето во широк опсег на индустрии, од потрошувачка електроника до медицинска дијагностика и контрола на индустриски процеси. Секоја апликација наметнува свои ограничувања за чистотата на материјалот, димензионалната толеранција и стабилноста на интерфејсот.
Полупроводничка контрола на ладење и прецизна температура
Ладењето со полупроводници останува најголемата област на примена. Ласерските диоди, оптичките примопредаватели и процесорите со високи перформанси имаат корист од прецизното регулирање на температурата без вибрации што го обезбедуваат термоелектричните модули. Квалитетот на материјалот директно влијае на стабилноста на брановата должина, конзистентноста на излезната моќност и долгорочната сигурност.
Плочи за ладење и модули за контрола на температурата

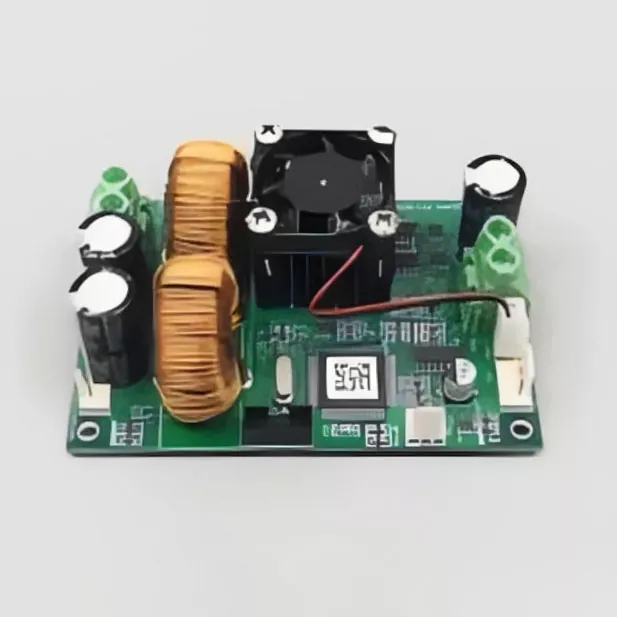

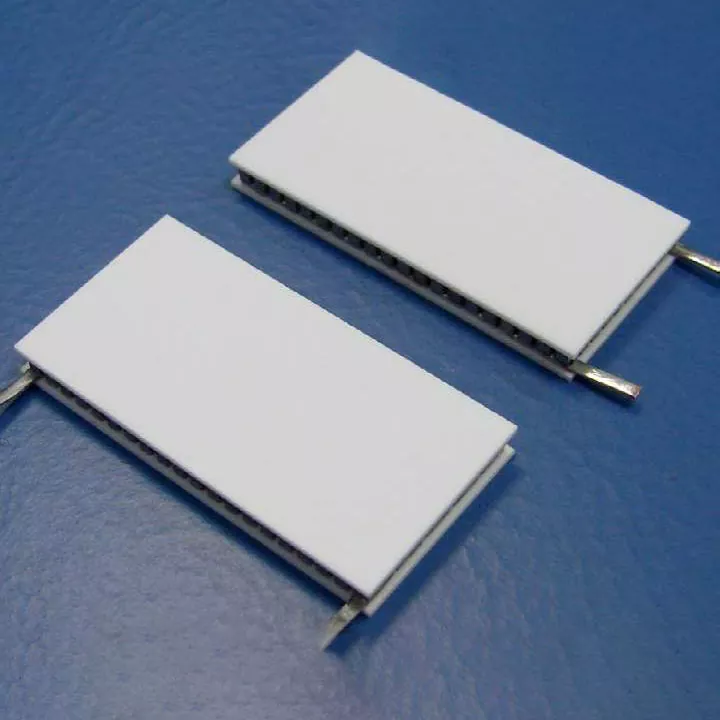

Плочите за ладење што се користат во аналитички инструменти, медицински помагала и индустриска опрема се потпираат на термоелектрични материјали за одржување на еднакви температури на површината. Модулите за контрола на температурата за PCR термоциклери, на пример, бараат брзи стапки на загревање и ладење кои зависат од ниската топлинска инерција и високата електрична спроводливост - и двете се својства зависни од материјалот.
Регулација на температурата на сензорот

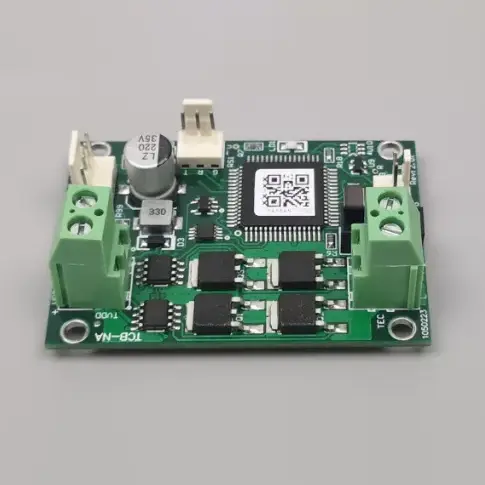

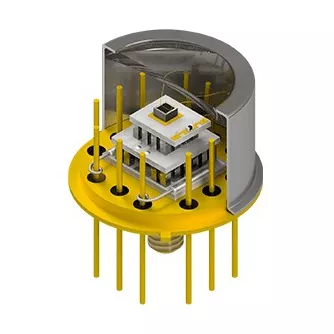

Прецизните сензори, вклучувајќи инфрацрвени детектори и фотодиоди, често бараат стабилни работни температури за да се одржи калибрацијата и односот сигнал-шум. Термоелектричните материјали овозможуваат компактно, локализирано регулирање на температурата без обемот и сложеноста на механичките системи за ладење.
Производство на електрична енергија во мали размери
Кога температурен градиент се применува преку термоелектричен материјал, ефектот на Seebeck генерира електрична енергија. Овој принцип поддржува собирање енергија во мали размери во далечински сензори, системи за враќање на отпадната топлина и преносни извори на енергија. Истите својства на материјалот што ги регулираат перформансите на ладењето ја одредуваат и ефикасноста на производството на енергија, што го прави изборот на материјал подеднакво критичен и во двата режима.
Зошто е важна интеграцијата на материјали и уреди
Спецификациите на материјалот сами по себе не гарантираат успешно термичко решение. Интеракцијата помеѓу материјалот, системот за метализација, спојниците за лемење и керамичката подлога одредува дали готовиот модул ги исполнува своите цели за изведба во текот на илјадници работни часови.
Прецизни производствени способности
Производството на термоелектрични модули кои обезбедуваат конзистентни перформанси бара автоматизирани процеси за печатење, лемење одново, потопување, издавање, запечатување, сечење и зацврстување. Секој чекор влијае на квалитетот на конечниот интерфејс и на внатрешната состојба на стрес на полупроводничките пелети. Добавувачите на материјали кои исто така произведуваат модули можат да ги проценат нивните материјали во реални услови на склопување, затворајќи ја јамката за повратни информации помеѓу развојот на материјалот и перформансите на уредот.
Техничка поддршка заснована на апликации
Спецификациите на каталогот обезбедуваат почетна точка, но работните услови во реалниот свет - вклучувајќи оптоварување на ладење, температура на околината, притисок на монтирање и електроника на погонот - често го менуваат оптималниот избор на материјал. Добавувачите кои ги земаат предвид овие фактори кога препорачуваат материјално решение им помагаат на инженерите да избегнат скапи редизајн и дефекти на терен.
Икс-Меританго интегрира развојот на материјалот со производството на компоненти, овозможувајќи да се проценат перформансите на материјалот во однос на конечната термоелектрична примена. Овој интегриран пристап поддржува и стандардно снабдување со материјали и приспособени решенија засновани на цртежи, прототипови или спецификации на апликацијата.
Најчесто поставувани прашања
Како функционираат термоелектричните материјали?
Термоелектричните материјали го користат ефектот Пелтиер за да создадат температурна разлика кога електрична струја поминува низ полупроводнички елементи од типот P и N. Нивните електрични и термички транспортни својства директно влијаат на капацитетот за ладење, температурната стабилност, брзината на одговор и потрошувачката на енергија на финалниот термоелектричен уред.
Која е разликата помеѓу термоелектричните материјали од типот P и N-типот?
Термоелектричните материјали од типот P и N-типот имаат различни карактеристики на носителите на полнеж и обично се користат во комбинација за формирање на термоелектрични кола. Нивните својства мора да се усогласат врз основа на потребниот напон, струја, температурен опсег и дизајн на термоелектричен ладилник. Балансираното спарување обезбедува стабилни перформанси и го минимизира локализираното загревање.
Дали нудите услуги за прилагодување на термоелектрични материјали?
Да. Прилагодените големини може да се проценат врз основа на цртежи, прототипови или спецификации на апликацијата. Опциите за приспособување вклучуваат пресек, должина, дебелина, барања за сечење, состав на материјал, електрични својства, површинска обработка и спецификации на слојот со дифузна бариера, во зависност од планираниот дизајн на термоелектричната компонента.
Зошто дифузните бариери се важни во термоелектричните парчиња?
Дифузните бариери ја подобруваат интерфејсот помеѓу термоелектричниот материјал и системот за поврзување или метализација. Без преграден слој, покачените температури за време на лемењето може да предизвикаат брза интердифузија помеѓу полупроводникот и контактните метали, што ќе доведе до деградирани перформанси и евентуален дефект. Слоевите на бариерата се особено важни во модулите кои се подложени на повторено термичко циклирање.
Дали термоелектричните материјали можат да се користат за производство на електрична енергија?
Да. Кога температурен градиент се применува преку термоелектричен материјал, ефектот на Seebeck генерира електрична енергија. Овој принцип поддржува собирање енергија во мали размери во далечински сензори, системи за враќање на отпадната топлина и преносни извори на енергија. Истите својства на материјалот што ги регулираат перформансите на ладењето ја одредуваат и ефикасноста на производството на енергија.
Кои фактори го одредуваат животниот век на термоелектричниот материјал?
Амплитудата на термички циклус, максималната работна температура, квалитетот на интерфејсот и присуството на влага или корозивни гасови влијаат на животниот век на материјалот. Конзистентниот квалитет на серијата, соодветните својства на P/N и стабилните дифузни бариери го намалуваат ризикот од предвремено распаѓање. Работењето на модулот со помали струјни фракции и одржувањето стабилни термички интерфејси, исто така, го продолжува работниот век.
Од екструдирани профили за сечење со голем волумен до парчиња со дифузна бариера за напредно склопување на модулите, вистинската основа за материјал одредува дали термичкиот дизајн постигнува стабилни, долгорочни перформанси. Без разлика дали барањето бара ладење блиску до собна температура, прецизна регулација на сензорот или производство на електрична енергија во мали размери, изборот на материјали ја заслужува истата инженерска строгост како архитектурата на модулите.
