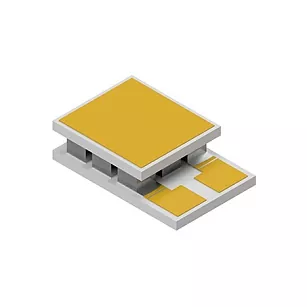

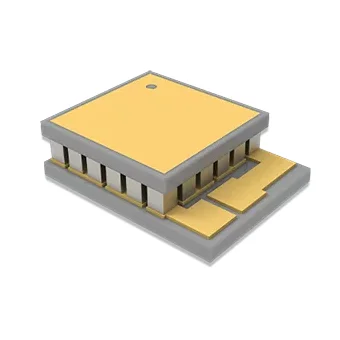

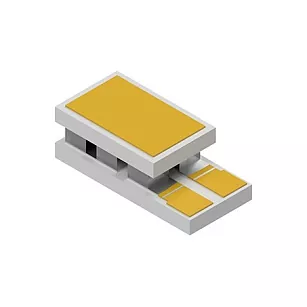

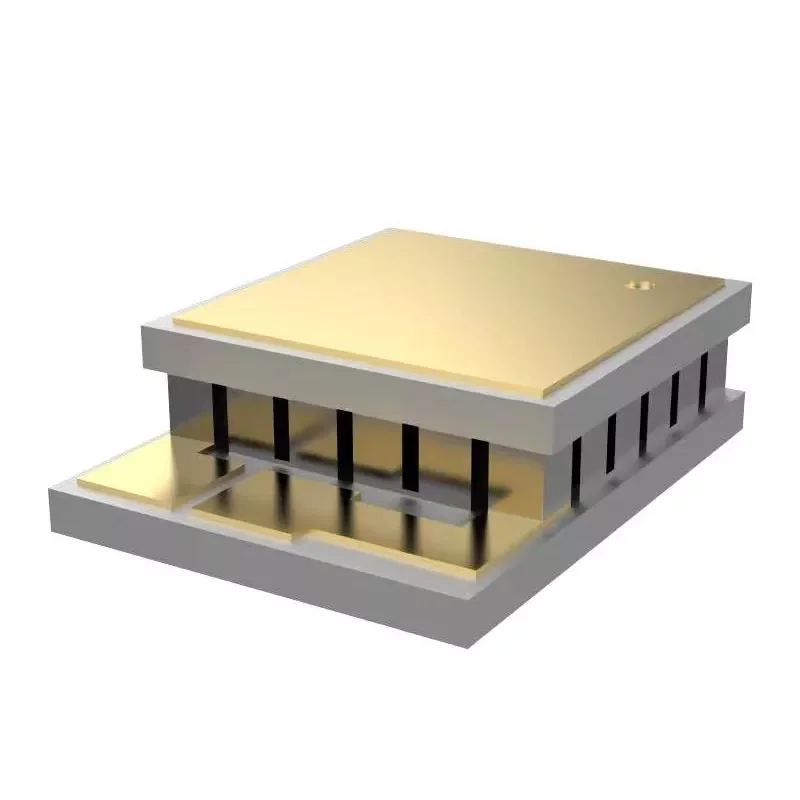

Микро термоелектрични ладилници за оптоелектронски

X-Meritan опфаќа можности за развој на термоелектрични материјали, производство на компоненти на термоелектричен ладилник (TEC) и дизајн на терморешенија. Овие микро термоелектрични ладилници за оптоелектронски уреди го користат ефектот Пелтиер за активно ладење или загревање, елиминирајќи ја потребата од компресори, средства за ладење или подвижни механички делови. Тие се погодни за температурно чувствителни компоненти како што се ласерски диоди, оптички комуникациски уреди, фотодетектори, лидарски модули и други компактни оптоелектронски компоненти.

Карактеристики:

●  минијатуризиран дизајн, погоден за оптоелектронско и прецизно електронско пакување со ограничен простор.

●  Поддржува прецизна контрола на температурата, помагајќи да се намали влијанието на поместувањето на температурата врз перформансите на уредот.

●  Структура за ладење во цврста состојба, без подвижни делови, што обезбедува стабилна и сигурна долгорочна работа.

●  Способност за висока температура: Погоден за апликации кои бараат стабилна контрола на температурата при покачени температури на околината.

●  Без вибрации или механички шум: структурата во цврста состојба е погодна за прецизни оптички системи и чувствителна мерна опрема.

●  Согласен со RoHS, што ја олеснува примената во проекти на глобалниот пазар.

Сценарија за апликација:

●  Контрола на температурата за оптички комуникациски уреди, особено периферна контрола на температурата за ласерски диоди, DFB, EML и TOSA/ROSA.

●  Стабилизација на температурата на предавателите и приемниците LiDAR.

●  Извори на светлина и сензорни единици во опремата за медицинско тестирање.

●  Прецизни оптички тест клупи и лабораториски платформи за калибрација.

●  Апликации за пакување кои бараат мала големина, ниски вибрации и брз одговор.

Спецификации и приспособување

Критериуми за избор

При изборот на микро термоелектрични ладилници за оптоелектронски, земете ги предвид следните параметри:

Димензии: Приспособено врз основа на основата на уредот и комората за монтирање

Дебелина: Мора да го балансира термичкиот отпор, силата на стегање и просторот за склопување

Максимална работна струја: Мора да одговара на стратегијата за напојување на погонот и контрола на температурата

Максимална температурна разлика (Delta Tmax): Зависи од условите на ладилникот на топлиот крај

Капацитет на топлинска пумпа (Qmax): Одредува колку топлина може да се отстрани

Отпор и напон: Влијаат на загубите на погонот и на прецизноста на контролата

При прилагодување, ќе потврдиме:

Димензии на изворот на топлина: Ласерски чип, TO пакет, микросензор или интегриран оптоелектронски модул.

Материјали за интерфејс: позлата со никел, компатибилност со лемење или посебни барања за метализација.

Опсег на работна температура: стабилизација на собна температура, работа на ниска температура или компензација на висока температура.

Структурни барања: Ултра тенка конструкција, поголема густина на топлинската пумпа или други ограничувања на просторот.

Технички спецификации

Зошто да изберете X-Meritan?

Минијатурен дизајн на TEC: Micro TEC со големина од 1,5 × 1,1 mm, со минимална дебелина од 0,65 mm.

Висока густина на топлинска пумпа: До приближно 43 W/cm², погодна за компактни апликации со висок топлински флукс.

Експертиза за термоелектрични материјали: Домашниот развој на термоелектрични материјали поддржува оптимизирани перформанси на TEC и дизајни специфични за апликацијата.

Прилагодени TEC решенија: Приспособени димензии, електрични карактеристики, конфигурација на материјалот, метализација и конструкции за поврзување врз основа на барањата на апликацијата.

Од прототип до производство: Поддршка од термички дизајн и развој на прототип до тестирање и обемно производство.

Најчесто поставувани прашања

Зошто овој производ е подобро прилагоден за оптоелектронски уреди од стандардните ладилници?

Стандардните ладилници обезбедуваат само пасивно ладење, така што температурата на уредот варира со промените во температурата на околината. Микро термоелектричните ладилници, од друга страна, активно ја контролираат температурата, враќајќи ја работната температура во целниот опсег, што ги прави идеални за оптоелектронски системи кои се чувствителни на температурно поместување.

Што треба да се даде приоритет во проектите со ласерски диоди?

Фокусот не треба да биде само на самата плоча за ладење, туку на целата термичка патека: контакт со извор на топлина, материјали за интерфејс, дизајн на ладилникот и дали погонската струја е правилно усогласена.

Дали X-Meritan може да ја прилагоди големината на термоелектричен ладилник (TEC)?

Да. X-Meritan може да ги процени сопствените големини и конфигурации врз основа на инженерски цртежи, примероци или спецификации на апликацијата. Прилагодувањето вклучува димензии, електрични карактеристики, конфигурација на P/N материјал, структура на поврзување и барања за интерфејс.
