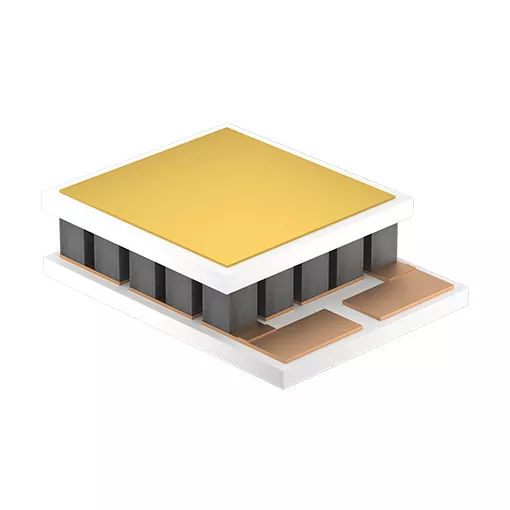

Микро термоелектрични ладилници за LiDAR

Ласерскиот предавател во Micro Thermoelectric Coolers for LiDAR генерира топлина за време на работата, додека околната температура може значително да варира помеѓу различни работни средини. Ако ласерската температура се промени надвор од потребниот опсег на работа, оптичкиот уред може да не ја одржува потребната работна состојба.

Може да се инсталира Micro-TEC директно на ласерскиот модул за активно да ја испумпува топлината од компонентата чувствителна на температура. За разлика од пасивниот ладилник, тој не се потпира само на природна или присилна дисипација на топлина.

За компактни склопови LiDAR, главната примена вредност е локализирана контрола на температурата. Ладилникот може да се постави блиску до изворот на ласерот без да бара компресор, коло за ладење или подвижни механички компоненти.

Клучни спецификации

Вистинскиот капацитет за ладење, струјата, напонот, димензиите и топлинските перформанси зависат од избраната конфигурација Micro-TEC и топлинското оптоварување на компонентата LiDAR.

Компактна големина за LiDAR модули со ограничен простор

Микро термоелектричните ладилници за LiDAR имаат ограничен внатрешен простор бидејќи ласерот, детекторот, оптичките компоненти, електронските кола и структурите за дисипација на топлина се интегрирани во еден склоп.

Нашите Micro-TEC може да се произведуваат во конфигурации со микро големина до неколку милиметри. Ова овозможува ладилникот да се постави блиску до ласерот или друга компонента чувствителна на топлина наместо да зафаќа простор како посебен систем за ладење.

За приспособени склопови на LiDAR, димензиите на производот може да се проценат според достапниот простор за инсталација, положбата на компонентата, структурата за монтирање и електричниот интерфејс.

Потрошувачка на енергија помала од 1 W

Потрошувачката на енергија е важен дизајнерски параметар кога Micro-TEC е интегриран во LiDAR на возило или друг компактен електронски систем.

Нашите микро термоелектрични ладилници можат да работат на помалку од 1 ват во применливите конфигурации. Вистинската потреба за моќност зависи од избраниот дизајн на производот и топлинското оптоварување што треба да се контролира.

За инженерска евалуација, клиентите треба да ја дадат целната температура на ладење, топлинското оптоварување, достапниот напон и димензиите на инсталацијата за да може да се избере соодветната Micro-TEC конфигурација.

Ладење во цврста состојба без средство за ладење

Микро термоелектричните ладилници за LiDAR користат полупроводнички термоелектрични материјали помеѓу керамичките подлоги за пренос на топлина кога се применува електрична струја.

Компонентата има:

● Нема компресор

● Нема средство за ладење

● Нема механички подвижни делови

● Компактна конструкција од цврста состојба

● Директна електрична контрола

Оваа структура е корисна за LiDAR модулите каде што компонентата за ладење треба да се инсталира блиску до ласерот и да се интегрира во ограничен механички простор.

Активно топлинско пумпање за ласерска контрола на температурата

Micro-TEC се користи за контролирање на температурата на целната компонента наместо едноставно намалување на температурата на целото куќиште на LiDAR.

Кога се применува електрична енергија, топлината се пренесува од студената страна на топлата страна. Ладната страна е поставена во близина на ласерот или друга температурно чувствителна компонента, додека топлата страна мора да биде поврзана со ефективна патека за дисипација на топлина.

Затоа, термичкиот дизајн треба да ги земе предвид двете страни на Micro-TEC:

Целна компонента → Ладна страна Micro-TEC → топла страна Micro-TEC → Структура за дисипација на топлина LiDAR

Ако жешката страна не може ефективно да ја отстрани пренесената топлина, перформансите на ладењето на целиот систем ќе се намалат.

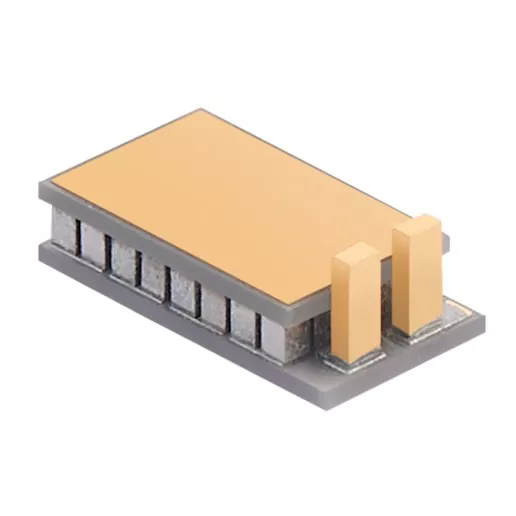

Micro-TEC со заглавие за склопување на LiDAR

За дизајни на LiDAR кои бараат дефиниран механички интерфејс, можеме да обезбедиме микро термоелектрични ладилници со заглавија.

Конфигурацијата на заглавието може да се оцени според:

● Достапен простор за инсталација

● Структура за монтирање

● Положба на компонентата

● Електрично поврзување

● Барања за склопување

За нестандардни структури, клиентите можат да обезбедат постоечки примерок или инженерски цртеж. Ние ја оценуваме структурата пред производството на примероци.

Прилагодени микро термоелектрични ладилници

Стандарден Micro-TEC може да не одговара на димензиите или термичките барања на специфичен LiDAR модул. Ние поддржуваме приспособени производи врз основа на примероци или цртежи на клиентите.

Процесот на прилагодување може да опфати:

Димензии → Електрични параметри → Структура за монтирање → Конфигурација на заглавието → Термички барања

Пред масовното производство, се произведуваат примероци за потврда на клиентите. Ова овозможува Micro-TEC да се провери со вистинското склопување LiDAR пред да се ослободи количината на производство.

Потребни информации за избор на Micro-TEC

За нов проект за ладење LiDAR, клиентите можат да ги обезбедат следните информации:

Ако некои параметри сè уште не се достапни, постоечки примерок Micro-TEC или цртеж на склопување LiDAR може да се користи како почетна точка за техничка евалуација.

Инсталација и термички интерфејс

Термичкиот интерфејс помеѓу Micro-TEC и ласерскиот модул директно влијае на преносот на топлина.

Студената страна треба да одржува доволен контакт со целната компонента и може да се користи соодветен материјал за топлинска интерфејс (TIM) кога тоа го бара дизајнот на склопот.

Жешката страна бара ефективна патека за дисипација на топлина. Треба да се дизајнира ладилник, куќиште или друга структура за ладење за да се отстрани топлината што ја пренесува Micro-TEC.

Micro-TEC, исто така, мора да работи во рамките на неговите наведени електрични параметри. Максималната струја на IMAX не смее да се надмине, бидејќи прекумерната струја може да го оштети термоелектричниот полупроводнички спој.

Производствена способност

X-Meritan произведува микро термоелектрични ладилници и исто така ја контролира подготовката на термоелектрични материјали нагоре.

Нашите производствени способности опфаќаат:

● Подготовка на термоелектричен материјал

● Прецизна обработка на компонентите

● Заварување

● Склопување

● Микропакување

● Приспособено производство на Micro-TEC

Оваа производна структура поддржува проекти кои бараат нестандардни Micro-TEC димензии, монтажни структури или електрични конфигурации.

За приспособени апликации на LiDAR, производот може да се развива од ниво на материјал и компонента наместо да биде ограничен на постоечки стандарден ладилник.

Процес на развој на микро термоелектрични ладилници

За приспособени проекти за ладење LiDAR, следиме процес на развој базиран на примероци:

Цртеж на клиентите / Примерок → Техничка евалуација → Дизајн на производ → Производство на примерок → Потврда за примерок → масовно производство

Фазата на потврда на примерокот овозможува да се проверат димензиите, структурата на монтирањето, електричното поврзување и компатибилноста на склопот пред масовното производство.

Апликации

Микро термоелектричните ладилници може да се користат за контрола на температурата на:

● Ласерски предаватели LiDAR

● Оптоелектронски компоненти чувствителни на температура

● Компактни оптички модули

● Автомобилски склопови LiDAR

● Други минијатурни електронски компоненти за кои е потребно локализирано активно ладење

Квалитет и извозно искуство

X-Meritan има повеќе од 10 години искуство во минијатурно ладење со полупроводници и обезбедува Micro-TEC производи за меѓународните пазари.

Компанијата има добиено ISO и CE сертификати и извезува производи во Европа, Северна Америка, Јужна Америка, Југоисточна Азија и други пазари.

Нашето техничко искуство опфаќа комуникации со оптички влакна, индустриска медицинска опрема, паметна автомобилска електроника, потрошувачка електроника и истражувачки апликации.

Најчесто поставувани прашања

Кои информации ви се потребни за да изберете Micro-TEC за LiDAR?

Најкорисните информации ги вклучуваат топлинското оптоварување на компонентата, целната температура, достапниот напон, максималната струја, димензиите на инсталацијата, структурата на монтирање и методот на дисипација на топлина од топла страна. За евалуација може да се користи и цртеж или постоечки примерок Micro-TEC.

Колку може да биде мал Micro-TEC?

X-Meritan може да произведе Micro-TEC конфигурации до неколку милиметри, во зависност од потребната структура и перформанси. Конечните димензии треба да се потврдат според апликацијата.

Можете ли да направите Micro-TEC според нашиот цртеж LiDAR?

Да. Ние поддржуваме прилагодување врз основа на цртежи или примероци на клиенти. Производот се зема мостри и се потврдува пред масовното производство.

Можеш ли да снабдиш Micro-TEC со заглавие?

Да. Конфигурациите на заглавието се достапни за апликации кои бараат дефинирана структура за монтирање или поврзување. Точниот дизајн на заглавието е потврден според склопот на LiDAR.

Може ли Micro-TEC да работи под 1 W?

Да, применливите конфигурации можат да работат со помалку од 1 W. Вистинската потрошувачка на енергија зависи од дизајнот на Micro-TEC, работните услови и топлинското оптоварување.

Која е главната грижа за инсталацијата?

Двете најважни точки се термички контакт од ладна страна и дисипација на топлина од топла страна. На студената страна му треба ефективен контакт со целната компонента, додека топлата страна мора да има доволен пат за отстранување на пренесената топлина.

Може ли Micro-TEC да се користи постојано?

Континуираното работење зависи од избраната Micro-TEC конфигурација и нејзините наведени електрични и термички услови за работа. Производот треба да работи во рамките на наведените граници на напон и струја, а топлата страна мора соодветно да се лади.

Што се случува ако се надмине струјата на IMAX?

Надминувањето на наведената IMAX струја може да предизвика прекумерен електричен и термички стрес и може да го оштети термоелектричниот полупроводнички спој. Затоа, Micro-TEC треба да работи во рамките на неговиот специфициран електричен опсег.

X-Meritan обезбедува микро термоелектрични ладилници за LiDAR со структури со микро големина, ладење Peltier во цврста состојба, приспособени конфигурации за монтирање и развој на примероци.

За нов проект за ладење LiDAR, испратете ни го вашиот цртеж, примерок, димензии на инсталација, оптоварување на топлина, целна температура или постоечка спецификација Micro-TEC. Можеме да ги оцениме барањата и да го развиеме соодветниот Micro-TEC за потврда на примерокот пред масовното производство.
