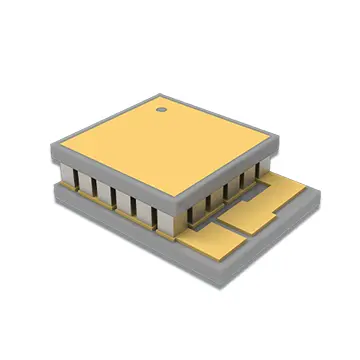

Микро термоелектрични ладилници за детектори

Микро термоелектричните ладилници за детектори на X-meritan се основни компоненти за управување со топлинска енергија дизајнирани за опрема за откривање со висока прецизност. Фабрикувани со користење на сопствени екструдирани термоелектрични материјали и елиминирање на механичките структури кои се наоѓаат во традиционалните системи за ладење, тие обезбедуваат стабилна средина со длабоко ладење за различни системи за прецизно откривање.

Способни да работат во затворени простори и опкружувања со висока температура, овие ладилници ефикасно ги решаваат предизвиците во индустријата како што се пречки со топлинска бучава, недоволна прецизност на сликата и ниска чувствителност. Тие се широко користени во областите, вклучувајќи оптоелектронско детекција, инфрацрвено сензор, LiDAR и научна прецизна инструментација, служејќи како суштински компоненти за контрола на температурата за опрема за прецизно откривање од висока класа.

Основен оперативен принцип

Овие микро термоелектрични ладилници за детектори се развиени врз основа на класичниот термоелектричен ефект на Пелтиер, користејќи принципи за размена на топлина со полупроводници во цврста состојба за да се постигне контрола на температурата без потреба од медиум за ладење.

Јадрото на уредот се состои од краци на термоспој направени од два различни полупроводнички материјали; кога струјата тече низ спојот, се случува реверзибилен пренос на топлина, што резултира со ладење (апсорпција на топлина) на едниот крај и загревање (дисипација на топлина) на другиот.

Со прецизно регулирање на насоката и големината на струјата, уредот може флексибилно да се префрла помеѓу режимите на ладење и греење, обезбедувајќи точна и постојана контрола на температурата. Процесот не вклучува средства за ладење, механички подвижни делови или абење предизвикано од вибрации, што го прави идеално решение за контрола на температурата со ниски пречки за опрема за прецизно откривање.

Клучни карактеристики на производот

1. Ултра-минијатуризација

Специјално оптимизирани за апликации со ограничен простор, како што се оптоелектронски уреди, LiDAR и микро-детектори, овие ладилници користат сопствена технологија на чип-модул, постигнувајќи минимална дебелина од само 0,2 mm.

Со оптимизирање на структурниот распоред на термоелектричните компоненти, уредите обезбедуваат високоефикасни способности за пумпање на топлина со исклучително мал обем. Ова поддржува високо интегрирани дизајни на опрема и совршено ги задоволува барањата за инсталација на микро-прецизни уреди.

2. Длабоко ладење и намалување на шумот

Способни да постигнат длабоко ладење за материјалите со сензори на јадрото - како што е Меркур кадмиум телурид (MCT) - овие ладилници ефикасно ги потиснуваат пречките со топлинска бучава за време на работата и ја минимизираат загубата на сигналот. Со искористување на стабилна криогена средина, системот значително ја подобрува резолуцијата на снимањето на детекторот и односот сигнал-шум, истовремено забрзувајќи ги брзините на одговор, со што сеопфатно се оптимизираат основните перформанси на опремата за откривање.

3. Прецизна контрола на температурата во цврста состојба

Постигнува ултра-висока прецизна контрола на константна температура (±0,1°C), осигурувајќи дека опремата чувствителна на температура, компактните термостатски инструменти и модулите за прецизно откривање остануваат во оптималните работни температурни опсези на долг рок.

Користи дизајн за размена на топлина во цврста состојба кој не бара средства за ладење и ги елиминира механичките абење и пречки од вибрации, задоволувајќи ги ригорозните барања за висока прецизност и стабилност.

4. Комерцијални материјали

Се одликува со управување со производство од крај до крај - контролирајќи го секој чекор од синтезата на суровините до обработката на финалниот производ - за да обезбеди постојани перформанси и долг работен век во секоја серија.

Основни сценарија за апликација

1. Високо ниво за откривање и оптимизација на слики

Обезбедува поддршка за длабоко ладење за различни инфрацрвени и детектори за снимање со висока дефиниција, ефикасно зголемувајќи ја резолуцијата и односот сигнал-шум; погоден за апликации со високи перформанси како што се индустриски слики, безбедносен надзор и прецизно сензорирање.

2. Прецизна контрола на температурата на опремата

Погоден за криогени мерни уреди, компактни прецизни термостатски инструменти и апарати за лабораториско тестирање; одржува постојана работна температура за да ги елиминира грешките при мерењето предизвикани од температурните флуктуации, обезбедувајќи точност и стабилност на податоците.

3. Термичко управување во ограничени простори

Микро термоелектричните ладилници за детектори се дизајнирани специјално за оптоелектронско откривање, LiDAR и минијатурни вградени системи за детекција. Нивната ултра компактна големина овозможува ефикасна размена на топлина, решавајќи ги индустриските предизвици во врска со дисипација на топлина и контрола на температурата во минијатуризирана прецизна опрема, што ги прави идеални за интегрирани системи со висока густина.

4. Спектроскопија со инфрацрвена средна бранова (MWIR).

Прецизно ги лади сензорните материјали (како што е Меркур кадмиум телурид/MCT) за значително да ја зголеми чувствителноста на откривање и брзината на одговор; сигурно поддржува научни истражувања и индустриски апликации, вклучувајќи MWIR спектроскопија и прецизна инспекција.

5. Разновидна компатибилност со повеќе полиња

Надвор од опремата за откривање, овие решенија ги задоволуваат потребите за контрола на температурата во различни апликации - вклучително и прецизни компоненти за потрошувачка електроника, инструменти за научно истражување и опрема за биомедицинско тестирање - покажувајќи исклучителна разновидност и приспособливост.

За X-meritan

1. Целосно автономен и контролиран синџир на снабдување

Како еден од ретките домашни производители кои поседуваат комплетен синџир на снабдување со термоелектрично ладење, X-meritan се справува со целиот производствен процес во куќата - вклучувајќи синтеза на термоелектрични материјали, обработка на чипови, пакување на уреди и развој на сопствени решенија - обезбедувајќи прецизност и контрола на квалитетот од изворот.

2. Зрели способности за прилагодување

X-meritan нуди приспособување за нестандардни димензии, параметри за моќност и специјални облоги врз основа на цртежи или примероци на опремата на клиентите, задоволувајќи ги специфичните потреби за интеграција на различни модели на детектори.

Ние, исто така, обезбедуваме професионални услуги за усогласување на термички отпор и избор на компоненти на ниво на системот, помагајќи им на клиентите да ги скратат циклусите на развој на производи.

3. Висока приспособливост на работните услови

Структурните дизајни се оптимизирани за индустриски средини со висока температура и сложени надворешни услови. Нашите производи се карактеризираат со висока механичка сила и силна отпорност на пречки, обезбедувајќи долгорочна, стабилна работа во сурови средини додека ги задоволуваат потребите на цивилните, индустриските и научните истражувачки апликации.

4. Глобално осигурување за квалитет и услуги

Производите на X-meritan ги исполнуваат меѓународните стандарди за квалитет и се извезуваат на пазари вклучувајќи ги Европа, Северна Америка и Југоисточна Азија; нашата база на клиенти вклучува Fortune 500 компании и национални клучни лаборатории. Поддржани сме од професионален технички тим што зборува англиски, кој обезбедува беспрекорна техничка комуникација и сеопфатна поддршка по продажбата.

Сертификати и усогласеност

Производниот капацитет на X-meritan е сертифициран според ISO 9001:2015 и IATF 16949 (применлив за детектори од автомобилска класа). Сите микро-TEC производи се во согласност со еколошките прописи RoHS и REACH. Термичките перформанси и доверливоста може да се потврдат според стандардите за тестирање MIL-STD-883 на барање.

Најчесто поставувани прашања

1. Кој е работниот век и барањата за одржување на микро термоелектричниот ладилник?

Оваа серија ладилници не содржи подвижни механички делови - како што се запчаници или лежишта - и е без абење и кинење, што резултира со исклучително долг работен век и не бара сложено рутинско одржување. Корисниците едноставно треба строго да се придржуваат до стандардите за параметри на уредот и да избегнуваат надминување на максималната работна струја (Imax) за ефикасно да спречат проблеми како што се изгорување на уредот или деградација на перформансите, а со тоа да се обезбеди долгорочна, стабилна работа.

2. Како да го одберам вистинскиот микро термоелектричен ладилник за специфичен детектор?

Изборот првенствено се заснова на три клучни параметри: прво, максимален капацитет за ладење (Qcmax) - граница на способност за ладење кога температурната разлика помеѓу топла и ладна страна е 0°C, што ја одредува границата за ладење на уредот; второ, максимална дозволена работна струја (Imax) - која мора да одговара на параметрите на системот за напојување за да се избегне преоптоварување; и трето, физички димензии - кои мора строго да одговараат на ограничувањата на просторот за инсталација на опремата. За прецизен избор, можете да ги дадете условите за работа на вашата опрема и параметрите за инсталација, а ние ќе понудиме бесплатно, професионално решение за избор.

3. Дали нудите услуги за прилагодување и земање примероци за микро термоелектрични ладилници за детектори?

Ние поддржуваме сеопфатно, нестандардно прилагодување, овозможувајќи производство на микро-TEC уреди со специфични димензии, оценки за моќност и премази врз основа на цртежи или примероци на клиентите. Ние обезбедуваме услуги за тестирање на примероци пред масовно производство; волуменското производство започнува само откако клиентот ќе потврди дека примерокот ги исполнува спецификациите за изведба, обезбедувајќи компатибилност и квалитет на производот во текот на целиот процес.

4. Кои се вашите политики за испорака на производи и гаранција по продажбата?

Искористувајќи ги нашите сопствени производствени капацитети од големи размери, обезбедуваме стабилни и контролирани распореди за испорака. Сите производи се подложени на повеќе кругови на тестирање за прецизност, стабилност и издржливост на околината пред да ја напуштат фабриката, строго придржувајќи се до стандардите за системот за квалитет ISO. Во случај на проблеми со квалитетот што не се предизвикани од корисникот, обезбедуваме компензација на гаранцијата и техничка санација, заедно со техничка поддршка со целосен животен циклус.

5: Кое е времето за приспособување и MOQ?

За нестандардни големини или премази, обезбедуваме бесплатна инженерска евалуација во рок од 2 работни дена. Производството на примероци обично трае 10-15 работни дена; масовното производство (MOQ = 100 парчиња) трае 20-25 работни дена по одобрувањето на примерокот. За нарачки над 500 парчиња се укинуваат трошоците за NRE (Неповторливо инженерство).
