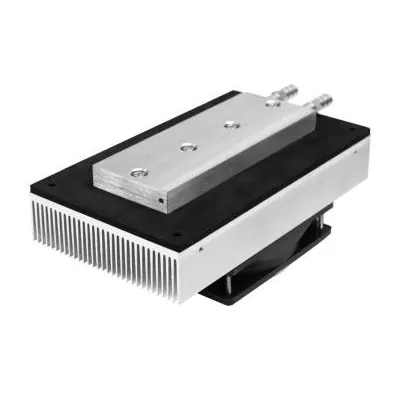

Склопови на термоелектрични ладилници од течност-во-воздух

X-Meritan развива и произведува термоелектрични компоненти за ладење. Овие компоненти може да се конфигурираат врз основа на брзината на проток на течност, топлинското оптоварување, целната температура, достапниот простор за инсталација и барањата за дисипација на топлина од страна на воздухот. Ние произведуваме термоелектрични склопови за ладилници „течно-воздух“, интегрирано решение за термичко управување кое користи термоелектрични модули за пренос на топлина од течното коло до околниот воздух. Овој систем интегрира течна ладна плоча, термоелектричен ладилник, радијатор и вентилатор во една компонента, обезбедувајќи активна контрола на температурата за опремата што се лади со течност без потреба од компресор или средство за ладење.

Клучни карактеристики

lПренос на топлина од течност во воздух: ја пренесува топлината од течното коло на амбиенталниот воздух преку термоелектричен модул за ладење и ладилник со воздух.

Активна контрола на температурата: Обезбедува активно ладење и загревање за апликации кои бараат контролирани температури на течноста.

Интегриран дизајн: ги комбинира TEC модулот, течната ладна плоча, ладилникот, вентилаторот и сродните компоненти во компактен термички склоп.

Без средство за ладење: користи термоелектрично ладење во цврста состојба без компресор или коло за разладно средство.

Компактен и ниски вибрации: Нема механички компресор во TEC, што го прави склопот погоден за чувствителна опрема и системи со ограничен простор.

Приспособлива конфигурација: Капацитетот за ладење, димензиите, течните интерфејси, електричните карактеристики и компонентите од страната на воздухот може да се прилагодат според барањата на апликацијата.

Како функционира склопот на TEC од течност во воздух?

Термоелектричните склопови на ладилник „течно-воздух“ го користат ефектот Пелтиер за да ја преместат топлината од течната на воздушната страна.

Основната термичка патека е:

●течна → Ладна плоча → TEC модул → Ладилник → Вентилатор → Амбиентален воздух

Кога еднонасочна струја се применува на TEC модулот, топлината се апсорбира од течната ладна плоча и се пренесува во ладилникот од жешката страна. Вентилаторот потоа го принудува воздухот низ ладилникот за да ја отстрани топлината во околината.

Перформансите на ладењето зависат од TEC-модулот, брзината на проток на течност, термичкиот интерфејс, дисипацијата на топлина од топлата страна, температурата на околината и електричните работни услови.

Апликации

Ласерска и оптичка опрема

Се користи за стабилизација на температурата на ласерски системи, оптички компоненти и друга оптоелектронска опрема со течно ладење.

Лабораториска опрема

Термоелектричните склопови на ладилници „течно-воздух“ се погодни за аналитички инструменти, лабораториски системи за контрола на температурата и опрема за тестирање која бара стабилни температури на течноста.

Медицинска и дијагностичка опрема

Може да се интегрира во медицинска и дијагностичка опрема каде што е потребна компактна контрола на температурата на течноста.

Индустриска електроника

Погоден за ладење на течни јамки во електронска опрема, контролни системи, сензори и други индустриски уреди чувствителни на топлина.

Системи за батерии и енергија

Може да се користи за локализирано термичко управување со компоненти поврзани со батерии и други системи кои бараат течно ладење.

Прецизна термичка контрола

Погоден за апликации кои бараат контролирани температури на течноста без ладење базирано на компресор.

Опции за приспособување

X-Meritan може да развие склопови на термоелектрични ладилници „течно-воздух“ според термички и механички барања специфични за апликацијата.

Приспособувањето може да вклучува:

● Големина и конфигурација на модулот TEC

● Капацитет за ладење

● Димензии на течна ладна плоча

● Конфигурација на влез и излез на течност

● Барања за цевки или монтирање

● Стапка на проток на течност

● Димензии на ладилникот

● Големина на вентилаторот и проток на воздух

● Работен напон и струја

● Сензори за температура

● Структура за монтирање

● Електрични врски

● Вкупни димензии на склопот

Клиентите можат да обезбедат термички барања, инженерски цртежи, постоечки примероци или спецификации за опрема за евалуација.

Зошто да изберете X-Meritan?

Интегрирани TEC решенија: TEC модулите, течните ладни плочи, ладилниците и вентилаторите можат да бидат дизајнирани како еден термички склоп.

Експертиза за термоелектрични материјали: Развојот на внатрешниот термоелектричен материјал поддржува TEC конфигурации специфични за апликацијата.

Прилагоден термички дизајн: Капацитетот за ладење, протокот на течност, димензиите и електричните параметри може да се усогласат со вистинскиот систем.

Прототип до производство: Поддршка од термички дизајн и развој на прототип до тестирање и обемно производство.

Инженерство фокусирано на апликација: Дизајнот ја зема предвид целосната термичка патека наместо да го избира TEC модулот одделно.

Најчесто поставувани прашања

Што е склоп на термоелектричен ладилник со течно ладење?

Тоа е интегриран склоп за ладење кој користи термоелектричен модул за пренос на топлина од течно коло до околниот воздух. Се состои од течна ладна плоча, модул за термоелектричен ладилник (TEC), радијатор со воздушно ладење и вентилатор.

Која е разликата помеѓу ТЕЦ ладењето со течно ладење и воздушно ладење?

Склопот TEC ладен со течност ја лади течноста преку ладна плоча и ја расфрла топлината на околниот воздух преку радијатор. Оваа конфигурација е многу корисна кога изворот на топлина е поврзан со течното коло или кога течното ладење обезбедува подобар термички контакт со целната опрема.

Дали овој склоп може да обезбеди функции за ладење и греење истовремено?

Да. Со промена на поларитетот на TEC модулот, насоката на пренос на топлина може да се смени, дозволувајќи му на истиот склоп да обезбеди активно загревање или ладење кога дизајнот на системот поддржува двонасочна контрола на температурата.

Кои информации се потребни за прилагоден дизајн?

Најкорисните информации вклучуваат топлинско оптоварување, тип на течност, брзина на проток на течност, влезна температура, целна температура, температура на околината, достапен простор за инсталација, напојување и барања за поврзување. Инженерските цртежи или примероци исто така може да ни помогнат да ја оцениме механичката структура.

Дали X-Meritan може да ги прилагоди течните врски и радијаторите?

Да. Приклучоците за влез/излез на течност, димензиите на ладна плоча, конфигурацијата на радијаторот, изборот на вентилатор, структурата за монтирање и целокупните димензии на склопот, сите може да се прилагодат за да одговараат на апликацијата.
