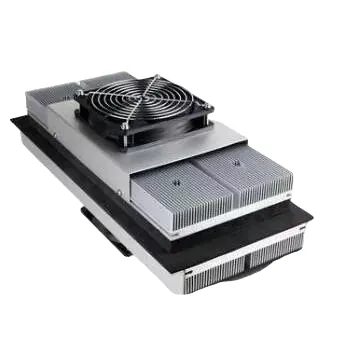

Склопови на термоелектрични ладилници директно во воздух

X-Meritan произведува специјализирани склопови за термоелектрични ладилници директно-во-воздух за да ги реши топлинските тесни грла во компактните индустриски куќишта и чувствителна опрема. Интегрирајќи ги Peltier модули со високи перформанси, прилагодени ладни плочи, ладилници и вентилатори во единствен под-склоп на цврста состојба, ова решение обезбедува директно ладење на место без органски лепила или течни јамки. Ги штити ласерските диоди, медицинските дијагностички алатки и телекомуникациската електроника од механички вибрации, прегревање и деградација на перформансите.

Како работи?

Термоелектричните склопови на ладилници директно во воздух го користат ефектот Пелтиер за да ја оддалечат топлината од површината за монтирање на целта и да ја исфрлат во околината.

Термичка патека:

Целен извор на топлина → Плоча/ладилник од ладна страна → TEC модул → радијатор од топла страна → издувен вентилатор → амбиентален воздух

Кога се применува еднонасочна струја, топлината што се апсорбира на ладната плоча се движи низ полупроводничките елементи до радијаторот од топлата страна. Вентилаторот од жешката страна континуирано ја исчистува отпадната топлина во амбиенталниот воздух, додека опционалниот вентилатор на ладна страна го циркулира оладениот воздух во куќиштето. Целокупните перформанси зависат од топлинското оптоварување (Qmax), целниот температурен диференцијал (ΔTmax), влезната струја (Imax) и ефикасноста на потопување на амбиенталната топлина.

Клучни карактеристики

Директен термички пренос од површина-во-воздух: Апсорбира топлина директно од површините за монтирање на ладна страна и ја исцрпува во амбиенталниот воздух преку ладилници со принудна конвекција.

Сигурност во цврста состојба: Ги елиминира компресорите, јамките на разладното средство и подвижните механички делови (освен вентилаторите) за тивка работа без вибрации.

Брза термичка реакција: Овозможува моментално префрлување на греење/ладење и фино регулирање на температурата со прилагодување на влезната DC струја.

Склопување на инертно опкружување: Вакуумското лемење и пакувањето во инертна атмосфера спречуваат внатрешна оксидација, испуштање гас и топлинска деградација.

Компактен и цврст отпечаток: Лесно се интегрира во куќишта со ограничен простор, надворешни телекомуникациски кабинети и преносни дијагностички единици.

Дизајниран по нарачка: Геометријата на ладна плоча, конфигурациите на вентилаторот, работните напони и топлинските капацитети одговараат на специфичните дизајни на куќиштето.

Примарни целни апликации

Прецизни електронски куќишта Ја заштитува чувствителната контролна електроника, напојувањата и модулите за автоматизација од термичко преоптоварување во запечатените куќишта.

Медицинска дијагностичка опрема Термоелектричните склопови за ладилници директно во воздух обезбедуваат стабилна термичка контрола без вибрации за клинички анализатори, компоненти за медицински слики и реагенси чувствителни на температура.

Оптички и ласерски системи Одржува фиксни температури за ласерски диоди со голема моќност и оптички сензори за да се елиминира поместувањето на брановата должина и изобличувањето на сигналот.

Телекомуникациски хардвер Обезбедува континуирано ладење за далечински телекомуникациски кабинети на отворено и базни станици каде што одржувањето на компресорот е непрактично.

Опции за приспособување

1. Капацитет за ладење (Qmax): Едностепени или повеќестепени TEC конфигурации дизајнирани да одговараат на целните топлински оптоварувања.

2. Интерфејси за ладна плоча: приспособени шеми на дупки за монтирање, спецификации за плошноста на површината и димензии на ладен блок со директно прицврстување.

3. Дисипација од страна на воздухот: Прилагодени профили за истиснување на ладилникот, интеграција на топлинските цевки и избор на вентилатор со висок CFM/водоотпорен.

4. Електрични параметри: приспособени работни напони (12V, 24V, 48V DC), максимални граници на струја (Imax) и интегрирани термистори/NTC сензори.

5. Заштита на животната средина: опционални вентилатори со оцена IP, конформални премази и антикорозивни површински третмани за сурови надворешни средини.

Зошто да изберете X-Meritan?

Контрола на домашно производство: Целосен надзор од тестирање на полупроводници до финално склопување, вакуумско лемење и херметичко запечатување.

Строги стандарди за квалитет: 100% од склоповите се подложени на ригорозен отпор на наизменична струја (Rac), топлинска спроводливост и тестирање на коефициентот Seebeck.

Напредна синергија на материјали: Напојувана од внатрешни екструдирани термоелектрични материјали со висока јачина за супериорна топлинска ефикасност и долг работен век.

Прототип до волуменско производство: Целосна техничка поддршка од почетната топлинска симулација и распоред на CAD до производство на волумен.

Најчесто поставувани прашања

Кои се склопови на термоелектрични ладилници директно-воздух?

Тоа е единица за управување со топлинска енергија во цврста состојба која користи Peltier модули за да ја повлече топлината директно од цврста површина или ладна плоча и да ја испушти во околниот воздух со помош на ладилник и вентилатор со воздушно ладење.

Кога треба да изберам ладење директно-воздух наместо ладење течност-воздух?

Склоповите директно во воздух се идеални кога изворот на топлина може да се монтира директно на ладна плоча или кога инсталирањето течни јамки, пумпи и цевки е непрактично поради просторот, тежината или ограничувањата за одржување.

Дали овој склоп може да обезбеди и ладење и греење?

Да. Со менување на поларитетот на применетата DC струја, термоелектричниот модул ја менува насоката на протокот на топлина, овозможувајќи беспрекорно префрлување помеѓу активното греење и ладењето.

Кои параметри се потребни за да се оцени прилагодениот дизајн на склопување?

За да ја одредите оптималната конфигурација, наведете го целното топлотно оптоварување (Qc), бараниот температурен диференцијал (ΔT), максималната температура на околината, достапниот простор за инсталација/CAD ограничувања и претпочитаниот DC напон.
