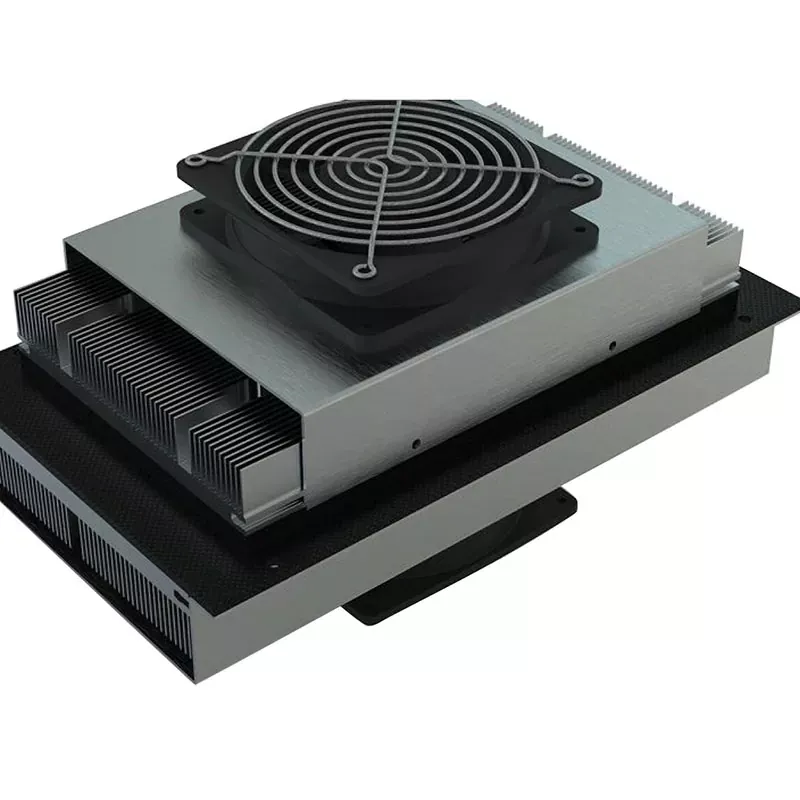

Склопови на термоелектрични ладилници воздух-воздух

Термоелектричните склопови на ладилник воздух-воздух X-meritan обезбедуваат компактно, високо интегрирано решение за управување со топлинска енергија во цврста состојба. Со елиминирање на конвенционалните компресори, линии за ладење и сложени јамки за циркулација на течност, овие склопови користат директни разменувачи на топлина од страната на воздухот и термоелектрични модули со висока доверливост за да ја олеснат ефективната размена на топлина, значително да ја рационализираат архитектурата на опремата додека ги спречуваат ризиците од истекување.

Искористувајќи ги способностите за вертикална интеграција на X-meritan - опфаќајќи ги суровините термоелектрични материјали и развојот на основните компоненти до термичкиот дизајн на ниво на системот - секое склопување е подложено на 100% верификација на модулот, тестирање на отпорност на наизменична струја и ригорозни температурни циклични стрес-тестови за да се обезбеди долгорочна стабилност и висока доверливост.

Карактеристики на производот

Ладење со цврста состојба без компресор

Термоелектричните склопови за ладилници „воздух-воздух“ користат полупроводнички термоелектрични модули за да создадат температурна разлика преку влезот на еднонасочна струја. Системот за ладење не бара компресор или конвенционално коло за ладење.

Компактна структура на собранието

Компонентите за ладење се интегрирани во компактен склоп наместо да се потпираат на посебна единица за ладење. Оваа структура помага да се намали просторот за инсталација што е потребен внатре или околу електронската опрема, инструментите и затворените системи.

Ниско механичко нарушување

Без компресор или друг голем механички механизам за ладење, склопот генерира минимални механички вибрации за време на работата.

Ладење и греење во едно собрание

Термоелектричниот модул може да се префрла помеѓу ладење и загревање со промена на насоката на DC струјата. Затоа, еден склоп за термичко управување може да поддржува регулација на температурата во различни работни услови без додавање на посебен греен елемент за основна двонасочна контрола на температурата.

Прецизна регулација на температурата

Термоелектричниот ефект реагира директно на промените во електричниот влез, овозможувајќи термичкиот излез да се прилагоди преку контролниот систем. Конфигурациите со повратни информации за температурата може да се користат каде што опремата бара контролирани и повторливи температурни услови.

Без течно коло за ладење

Термоелектричните склопови на ладилникот „воздух-воздух“ ја пренесуваат топлината преку разменувачите на топлина од страната на воздухот и не бараат јамка за циркулација на течност. Ова ја отстранува потребата од цевководи за течноста за ладење, пумпи, резервоари и придружни врски со течна јамка од архитектурата за ладење.

Широка можност за работна температура

Склопите може да се конфигурираат за опрема која работи во широк температурен опсег од -40°C до +85°C. Изборот на компоненти и конфигурацијата на склопување може да се усогласат со очекуваните услови за работа на околината и опремата.

Може да се конфигурира за различни дизајни на опрема

X-Meritan може да го конфигурира склопот според потребниот капацитет за ладење, напон, струја, димензии, проток на воздух, точност на контрола на температурата и барања за монтирање. Ова овозможува единицата за термичко управување да се усогласи со механичките и електричните ограничувања на целната опрема.

Параметри на производот

TEC воздух-воздух наспроти ладење базирано на течност

За апликации за кои не е потребна течна јамка за ладење, конфигурацијата TEC од воздушната страна може да ја поедностави интеграцијата на системот.

Соодветната архитектура зависи од капацитетот за ладење, топлинскиот флукс, условите на околината, достапниот простор, протокот на воздух и дизајнот на опремата.

Типични апликации за опрема

Електронски куќишта и телеком опрема

Термоелектричните склопови на ладилници „воздух-воздух“ може да ја отстранат топлината акумулирана во надворешните кабинети, опремата за комуникација и електронските куќишта. Циркулацијата на воздухот на студената страна го дистрибуира ладењето низ куќиштето додека топлата страна ја отфрла собраната топлина во околината.

Лабораториски и истражувачки инструменти

За лабораториска опрема која бара стабилни температури и ниски механички пречки, термоелектричното ладење во цврста состојба ги избегнува вибрациите на компресорот и циркулацијата на течноста за ладење. Склопот може да се конфигурира околу термичките барања на аналитичките и истражувачките инструменти.

Медицинска и дијагностичка опрема

Компонентите чувствителни на температура во дијагностички и медицински инструменти може да бараат контролирани термички услови. Конфигурациите на TEC воздух-воздух може да обезбедат локализирано ладење или загревање без воведување течно коло во опремата.

Полупроводничка и оптичка опрема

Полупроводничка обработка, тестирање, ласерска и оптичка опрема може да содржи компоненти чии перформанси се менуваат со температурата. Термичкото управување со воздушна страна базирано на TEC може да се користи каде што е потребно контролирано отстранување на топлина и стабилност на температурата.

Специјализирана индустриска опрема

Индустриските контролни системи, опремата за инспекција и другите машини кои работат под променливи услови на животната средина можат да го користат склопот за да управуваат со внатрешната акумулација на топлина додека одржуваат дефинирана работна температура.

Процес на производство и тестирање

100% верификација на модулот

Секој модул за термоелектрични склопови на ладилник воздух-воздух се тестира за електрична отпорност, топлинска спроводливост и Зебеков коефициент пред склопувањето. Тестирањето ги идентификува електричните или топлинските отстапувања пред модулот да влезе во готовиот систем за ладење.

Валидација на материјалот

Термоелектричните полупроводнички материјали се оценуваат за конзистентни електрични и термички својства. Мерењата на вредност се користат како дел од верификацијата на перформансите на материјалот и модулот.

Интегритет на раскрсницата за лемење

Тестирањето на отпорност на наизменична струја се врши за да се потврдат внатрешните електрични врски на термоелектричниот модул. Тестот е наменет да идентификува абнормален отпор поврзан со дефекти на спојот на лемењето.

Контрола на интегритет на модулот

Неисправните или неактивни термоелектрични модули се прегледуваат пред интеграцијата. Неуспешниот модул може да создаде неефикасна термичка патека и да ја намали температурната разлика достапна низ склопот.

Завршно собрание тестирање

Завршените склопови се подложуваат на тестирање на перформансите и напрегање, вклучително и температурен циклус низ наведените опсези на работа. Тестирањето го оценува механичкиот и термичкиот интегритет на завршеното склопување при повторени температурни промени.

Зошто да изберете X-Meritan

X-Meritan работи преку термоелектрични материјали, развој на основни компоненти, дизајн на термичко управување и избор на ниво на систем. Оваа вертикална способност овозможува оценка на склопот за ладење од TEC материјалот и нивото на модулот до термичката архитектура на страната на воздухот.

Компанијата опслужува апликации во комуникации со оптички влакна, индустриска и медицинска опрема, автомобилска електроника, потрошувачка електроника и истражувачки институции. Неговиот технички опсег опфаќа развој на термоелектричен материјал, прилагодување на компонентите, дизајн на раствор за дисипација на топлина и поддршка за селекција.

Најчесто поставувани прашања

Што е склоп на термоелектричен ладилник воздух-воздух?

Тоа е склоп за управување со топлинска енергија во цврста состојба што користи термоелектричен модул за пренос на топлина од еден проток на воздух во друг. Разменувачите на топлина и вентилаторите ја обезбедуваат потребната циркулација на воздухот на студените и топлите страни.

Дали склоповите на термоелектричните ладилници „воздух-воздух“ можат да обезбедат и ладење и греење?

Да. Свртувањето на насоката на DC струја низ термоелектричниот модул ја менува насоката на пренос на топлина, овозможувајќи му на склопот да обезбеди ладење или загревање.

Како да го одберам потребниот капацитет за ладење?

Започнете со континуираното и максималното топлотно оптоварување на опремата, а потоа земете ги предвид температурата на околината, целната температура, протокот на воздух и достапниот капацитет за отфрлање топлина од жешката страна. Овие услови треба да се проценат заедно при изборот на склопот.

Дали може да се прилагодат димензиите?

Да. Димензиите, конфигурацијата на протокот на воздух, структурата за монтирање, електричните барања и другите карактеристики на склопувањето може да се развијат според дизајнот на опремата.

Кои информации се потребни за понуда за склопување на TEC?

Обезбедете го потребниот капацитет за ладење, температурата на околината, целната температура, достапниот простор за инсталација, еднонасочното напојување, условите за проток на воздух, работната средина и барањата за контрола на температурата. Овие параметри овозможуваат да се оцени конфигурацијата на склопот во однос на вистинската апликација.

Дали склопот TEC воздух-воздух е погоден за високи термички оптоварувања?

Соодветноста зависи од вистинското топлинско оптоварување, температурата на околината, потребната температурна разлика, протокот на воздух и достапното отфрлање на топлина. Апликациите што го надминуваат практичниот капацитет на конфигурацијата на TEC од воздушната страна треба да се оценуваат според алтернативните архитектури за термичко управување.
