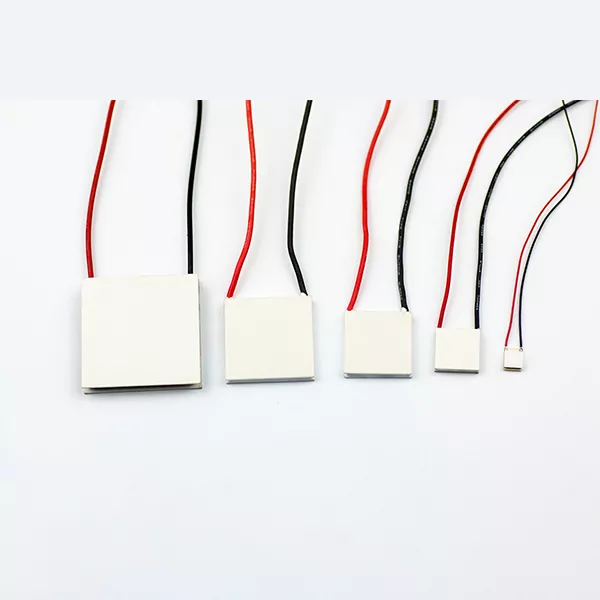

Општи TE ладилници со сериско или паралелно поврзување за специјални апликации

За апликации во комуникации со оптички влакна, медицинска опрема, автомобилска електроника, лабораториски инструменти и други прецизни системи, изборот на конфигурацијата на TEC може директно да влијае на перформансите на ладењето и севкупната ефикасност на системот. X-Meritan поддржува сериски, паралелни и мешани сериско-паралелни конфигурации, како и приспособени решенија развиени околу цртежите на клиентите, примероците и условите за примена.

Флексибилна конфигурација за комплексно термичко управување

Термоелектричниот систем за ладење не секогаш има решение со еден модул. Кога се зголемува потребниот капацитет за ладење или кога расположивиот простор за напојување и инсталација стануваат позахтевени, неколку TE ладилници можеби ќе треба да работат заедно.

Начинот на кој се распоредени овие ладилници станува важен дел од дизајнот на системот.

X-Meritan General TE ладилниците со сериско или паралелно поврзување за специјални апликации може да се конфигурираат во серија или паралелно, овозможувајќи им на инженерите да изберат соодветен распоред според бараните перформанси за пренос на топлина, условите на проток, падот на притисокот и капацитетот на системот. За апликации со посложени барања, може да се разгледа и мешана конфигурација.

Наместо да го третира TEC модулот како изолирана компонента, X-Meritan гледа како работи ладилникот во комплетниот систем за термичко управување.

Серија или паралелно: која конфигурација е посоодветна?

Разликата помеѓу сериската и паралелната конфигурација е главно поврзана со тоа како системот за ладење се справува со протокот и го дистрибуира топлинското оптоварување.

Конфигурација на серијата

Со сериски распоред, медиумот за ладење поминува низ ТЕ ладилниците еден по друг. Ова создава релативно концентрирана патека на проток и може да обезбеди поголема брзина на проток низ каналите за ладење.

Оваа конфигурација може да биде корисна кога апликацијата има контролирана брзина на проток и бара ефективен пренос на топлина во компактен систем. Патеката на континуиран проток, исто така, ја прави распределбата на протокот релативно јасна.

Размената е пад на притисокот. Како што се поврзани повеќе ладилници во низа, вкупниот отпор на проток се зголемува. За системи кои бараат висока стапка на проток, ова може да резултира со поголеми барања за пумпање и поголема потрошувачка на енергија.

Паралелна конфигурација

Во паралелен распоред, протокот е поделен помеѓу повеќе TE ладилници наместо да поминува низ секој ладилник последователно.

Ова ја намалува патеката на проток на секоја гранка и може да помогне да се намали целокупниот пад на притисокот. Тоа ја прави паралелната конфигурација особено корисна кога системот бара поголема брзина на проток или кога намалувањето на енергијата за пумпање е важен фактор.

Главниот предизвик е распределбата на протокот. Ако гранките не се правилно дизајнирани, различни ладилници може да добијат различни стапки на проток, што може да влијае на конзистентноста на топлинските перформанси.

Поради оваа причина, изборот помеѓу серии и паралелни не треба да се заснова само на капацитетот за ладење. Треба да се земат предвид и хидрауличните услови и комплетниот дизајн на системот.

Серии наспроти паралелни TE Споредба на ладилници

Апликации

Во комуникациската опрема со оптички влакна, нашите општи TE ладилници со сериско или паралелно поврзување за специјални апликации може да се користат каде што температурната стабилност е важна за оптичките компоненти и уредите поврзани со ласер. Во овие системи, компактните димензии и прецизната термичка контрола често се поважни од конвенционалниот капацитет за ладење.

За медицинска и индустриска опрема, TEC ладењето може да обезбеди локализирана контрола на температурата за компоненти чувствителни на температура и прецизни инструменти. Способноста за прилагодување на конфигурацијата е особено корисна кога достапниот простор за инсталација е ограничен.

Истиот принцип важи за автомобилската електроника и опремата поврзана со LiDAR, каде што на електронските и оптичките компоненти можеби им требаат стабилни работни температури во компактен систем. За лабораториска и истражувачка опрема, TEC технологијата нуди уште еден практичен пристап за контролирано и локализирано управување со температурата.

Прилагодени серии-паралелни TEC решенија

Некои системи за термичко управување не можат правилно да се адресираат со стандарден TEC модул.

X-Meritan може да работи од цртежи на клиенти, примероци или спецификации на апликации за да ја оцени потребната конфигурација на TE ладилникот. Во зависност од проектот, решението може да користи сериски распоред, паралелен аранжман или комбинација од двете.

За време на фазата на развој, факторите како што се капацитетот за ладење, работните услови, димензиите на модулот, барањата за проток и ограничувањата за инсталација може да се земат заедно. Откако ќе се потврди конфигурацијата, може да се произведат примероци за евалуација на клиентите пред да се префрлат во обемното производство.

Овој пристап е особено погоден за OEM проекти и производители на опрема кои развиваат специјализирани системи за термичко управување.

Најчесто поставувани прашања

Која е разликата помеѓу сериската и паралелната TE конфигурација на ладилникот?

Сериската конфигурација го испраќа медиумот за ладење низ повеќе TE ладилници последователно, додека паралелната конфигурација го дели протокот меѓу различни ладилници. Сериските аранжмани може да обезбедат поконцентрирана патека на проток, но може да предизвикаат поголем пад на притисокот. Паралелните аранжмани генерално ја намалуваат отпорноста на протокот, но бараат соодветно балансирање на протокот.

Кога треба да користам мешана сериско-паралелна конфигурација?

Може да се земе предвид мешана конфигурација кога системот треба да ги балансира перформансите на пренос на топлина, брзината на проток и падот на притисокот. Со комбинирање на паралелни и сериски делови, целокупниот систем за ладење може попрецизно да се прилагоди на сложените работни услови.

Дали X-Meritan може да ги приспособи TE Coolers според цртежи или примероци?

Да. X-Meritan може да развие TE конфигурации за ладилници врз основа на цртежи на клиентите, примероци и барања за апликации, вклучително и проекти кои бараат специфични димензии или сериски паралелни аранжмани.

Кои информации се потребни за избор на конфигурација на TEC?

Барањата за ладење, работната температура, потребната температурна разлика, напонот, струјата, условите за проток, просторот за инсталација и условите за дисипација на топлина се корисни појдовни точки. Подетални информации за апликацијата му овозможуваат на X-Meritan попрецизно да ја оцени конфигурацијата.

Дали овие ТЕ ладилници се погодни за оптичка комуникациска опрема?

Да. Термоелектричното ладење е погодно за апликации кои бараат локализирана и стабилна контрола на температурата на оптичките и електронските компоненти. Решенијата на X-Meritan може да се прилагодат на специфични просторни и топлински барања.
