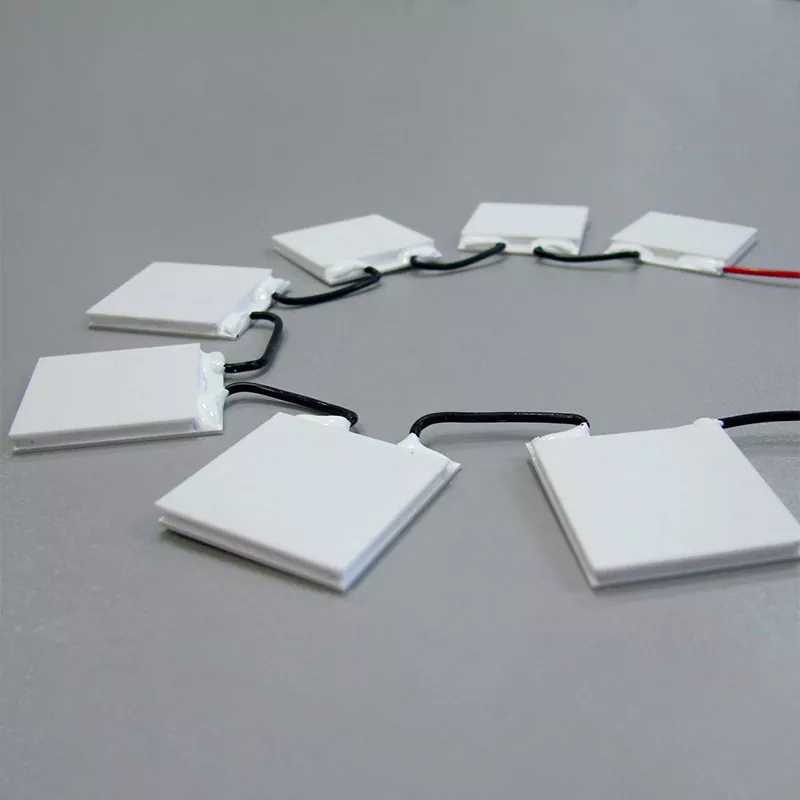

Технички ладилници со висок капацитет за ладење за индустриски

X-Meritan обезбедува термоелектрични ладилници (TEC) дизајнирани за континуирано пумпање на топлина во индустриска опрема. Овие модули работат на ефектот на Пелтиер и не содржат компресори, средства за ладење или подвижни делови. Тие се користат каде пристапот за одржување е ограничен, вибрациите не се прифатливи или е потребна прецизна контрола на температурата.

Серијата со висок капацитет е насочена кон системи со значителни топлински оптоварувања. Типични примери вклучуваат ласерски диодни низи, полупроводничка процесна опрема и аналитички инструменти кои генерираат постојан термички излез.

Ние произведуваме TE ладилници со висок капацитет за ладење за индустриски апликации во нашиот сопствен објект. Ова вклучува подготовка на термоелектричен материјал, обработка на ингот, сечење на пелети, склопување модули и финално тестирање. Контролата над овие чекори ни овозможува да го прилагодиме составот на материјалот, геометријата на пелети и изборот на лемење за да одговараат на специфичните работни услови.

Технички спецификации

Стандардните модули покриваат опсег на капацитети за ладење. Табелата подолу ги наведува заедничките параметри. Прилагодени конфигурации се достапни за различни напони, димензии и барања за температура на топлата страна.

Спецификациите се проверуваат на сериска основа со помош на термичка тест станица. На барање може да се обезбеди извештај од тестот со секоја пратка.

Важна забелешка за Qmax: Qmax се мери со нула температурна разлика помеѓу топла и студена страна. При реална работа, ладната страна е секогаш поладна од топлата, така што реалниот капацитет на топлинско пумпање е помал. На пример, модул оценет со 200 W Qmax може да отстрани 80 W само кога ΔT е 30 K. Изборот мора да се заснова на вистинската работна точка, а не само на Qmax бројот.

Структура и оперативен принцип

TE ладилници со висок капацитет за ладење за индустриски апликации е топлинска пумпа во цврста состојба. Директната струја ја движи топлината од студената страна кон топлата страна. Жешката страна мора да биде поврзана со ладилник или ладна плоча за да се отфрли пумпаната топлина плус електричната влезна моќност. Ако топлата страна не се лади ефикасно, топлината се враќа на студената страна и нето капацитетот за ладење опаѓа.

1. Керамички подлоги

Надворешните плочи се направени од алумина или алуминиум нитрид. Тие обезбедуваат електрична изолација додека спроведуваат топлина. Плошноста на површината е контролирана за да се обезбеди добар термички контакт со изворот на топлина и ладилникот. Се препорачува термички интерфејс материјал (TIM) помеѓу керамичката површина и површината за монтирање.

2. Полупроводнички пелети и електроди

Пелетите од бизмут телурид од N-тип и P-тип се поврзани во серија со траги од бакарна електрода. Бројот и големината на пелетите го одредуваат напонот, струјата и капацитетот за ладење на модулот. Ние користиме повеќеслојно обложување на бакарните траги за да спречиме оксидација при долготрајно работење.

3. Отфрлање на топла страна на топлина

Температурата на жешката страна е единствениот најважен фактор што влијае на перформансите на TEC. Секое зголемување од 10°C на температурата на топлата страна обично го намалува капацитетот за ладење за 5-10% и го намалува максималниот остварлив ΔT. За модули со висок капацитет, се препорачува присилно воздушно ладење, течно ладење или склопови на топлински цевки. Пасивните ладилници ретко се доволни над 100 W од вкупното отфрлање на топлина.

4. Периметарски печат

Епоксидна заптивка отпорна на влага ја опкружува внатрешната полупроводничка низа. Оваа заптивка не обезбедува херметичко запечатување, но ги штити пелетите и електродите од кондензација и загадувачи во воздухот во нормални индустриски средини. За висока влажност, миење или надворешни услови, потребна е дополнителна инкапсулација.

Производство и контрола на квалитет

X-Meritan произведува TEC модули во куќата. Редоследот на производство е:

Подготовка на ингот за термоелектричен материјал

Истиснување и сечење на коцки на полупроводнички пелети

Автоматско поставување и лемење на пелети

Метализација на керамичка подлога

Завршно склопување и електрично тестирање

Секоја производна серија се тестира за внатрешен отпор, капацитет за ладење и визуелни дефекти. Записите за тестирање се одржуваат за следливост. 建议插入工厂实拍照片或产线流程图片

Тест методи

Вистинските стандарди за тестирање и критериумите за прифаќање се договорени со клиентот пред обемното производство. Контактирајте не за да разговараме за вашите специфични барања.

Сертификати и усогласеност

Во моментов се ажурираат следните сертификати и изјави за усогласеност.

● ISO 9001:2015 – Систем за управување со квалитет

● ISO 14001 – Систем за управување со животната средина

● Усогласеност со RoHS

● Усогласеност со REACH

● CE ознака (ако е применливо)

● UL сертификација (ако е применливо)

Ќе обезбедиме копии од валидни сертификати на барање. Ве молиме контактирајте со нас за да го потврдите моменталниот статус.

Опции за приспособување

Стандардните модули покриваат многу задачи за индустриско ладење. За големи обемни или специјализирани проекти, ние нудиме прилагодено инженерство во следните области:

● Прилагодено отпечаток и висина

● Залемување и подлоги со повисока температура за Th > 150°C

● Повеќестепени TEC модули за подлабоки температурни разлики

● Претходно монтирани ладилници или ладни плочи

● Интегрирани сензори за температура (NTC или RTD)

● Специјални конфигурации или конектори за жици од водови

Типичен сопствен проект го следи овој процес:

1. Клиентот обезбедува термичко оптоварување, ладна температура од страната, амбиентални услови и ограничувања на просторот.

2. Нашите инженери го симулираат потребниот модул и обезбедуваат препорачана конфигурација.

3. Ние произведуваме примероци за проверка на клиентите.

4. По одобрување, продолжуваме со масовно производство.

Зошто инженерите избираат X-Meritan TEC модули

Наместо да набројуваме генерички предности, тука се специфичните способности што ги разликуваат нашите модули:

Внатрешна обработка на термоелектрични материјали

Ние го контролираме процесот од суров ингот до готов уред. Ова го вклучува составот на материјалот, големината на пелети и нивото на допинг. Повеќето добавувачи на TEC купуваат претходно направени пелети или наполитанки и склопуваат само модули. Бидејќи ние се справуваме со самиот материјал, можеме да ја прилагодиме вредноста на ZT и да оптимизираме за одредени температурни опсези.

Тестирање на перформанси на ниво на серија

Секоја производна серија се тестира за Qmax, ΔTmax и внатрешен отпор. Тест извештаите се достапни за клиентите. Ова ви овозможува да потврдите дека модулите ги исполнуваат вашите спецификации пред да ги интегрирате во вашиот систем.

Прилагодено инженерство без минимални казни за нарачка

Многу добавувачи бараат големи минимални нарачки за сопствени димензии или параметри. Одржуваме флексибилен распоред на производството, така што се изводливи сопствени проекти со умерени количини. Контактирајте не со вашите барања дури и ако очекуваната годишна количина е само неколку стотици парчиња.

Директна комуникација со производствениот тим

Кога контактирате со X-Meritan, разговарате со инженери кои имаат пристап до податоците за производството и резултатите од тестот. Ова го намалува напред-назад типичниот за трговските компании и го скратува циклусот на евалуација на примерокот.

Типични апликации

TEC модулите со висок капацитет за ладење се користат во средини каде што активното ладење со течност не е практично или каде што е потребна прецизна контрола на температурата.

Индустриска електроника и телекомуникации

Ладење за ласерски диоди и фотодетектори во системи со оптички влакна

Термичко управување за надворешни телекомуникациски кабинети

Стабилизација на температурата за засилувачи на моќност и RF модули

Полупроводничка и ласерска опрема

Ладење на нафора и комори за процесирање

Термичка контрола за ласерско обележување и глави за сечење

Стабилизација на температурата за оптички клупи

Медицински и аналитички инструменти

PCR термички циклери и ладење на блокови на примероци

Контрола на температурата за преградите за складирање на реагенси

Ладење на CCD и CMOS сензори за слика

Транспорт и специјална опрема

Ладење за LiDAR сензори во автономни возила

Системи за вентилација на седиштата

Преносливи контејнери за ладење

Водич за избор на TEC

За да одредите TEC со висок капацитет, подгответе ги следните информации пред да не контактирате:

Потребно оптоварување за ладење (во вати) на студената страна. Ова е топлината што ја создава компонентата што треба да ја изладите.

Целна температура и толеранција на ладна страна. На пример, 25°C ± 0,5°C.

Максималната температура на жешката страна што може да ја прифатите, врз основа на ладилникот и условите на околината.

Опсег на амбиентална температура во кој системот ќе работи.

Достапен тип на ладилник и термичка отпорност. Принуден воздух, течно ладење или топлинска цевка.

Достапен е еднонасочен напон и дозволена максимална струја.

Ограничувања на просторот за инсталација: должина, ширина, висина и шема на дупка за монтирање.

Барања за термички велосипедизам: колку циклуси дневно, промена на температурата и очекуваниот животен век.

Услови на животната средина: влажност, прашина, хемиска изложеност или употреба на отворено.

Откако ќе ги дадете овие детали, можеме да препорачаме специфичен модул или да дизајнираме сопствено решение. Ние, исто така, ќе обезбедиме криви на изведба кои покажуваат капацитет на ладење наспроти температурна разлика за препорачаната работна струја.

Најчесто поставувани прашања

П: Како да го изберам вистинскиот ТЕЦ за мојата апликација?

О: Треба да го знаете топлинското оптоварување што треба да се отстрани (во вати), максималната дозволена температура за оладениот предмет, температурата на околината и достапните перформанси на ладилникот на жешката страна. Обезбедете ги овие вредности на нашите инженери, а ние ќе препорачаме модул и работна струја.

П: Која е разликата помеѓу Qmax и вистинскиот капацитет за ладење?

О: Qmax е максимален капацитет на топлинско пумпање кога температурната разлика помеѓу топла и ладна страна е нула. При реална работа, секогаш има температурна разлика. Вистинскиот капацитет за ладење се намалува како што ΔT се зголемува. Нашите податоци вклучуваат криви на перформанси за различни работни струи.

П: Дали TEC може да пропадне ако жешката страна стане премногу жешка?

О: Да. Максималната температура на топла страна е наведена за секој модул. Надминувањето на оваа температура може да ги деградира спојниците за лемење и да го намали животниот век на модулот. Секогаш дизајнирајте го топлиот страничен ладилник така што Th да остане во рамките на номиналната граница при амбиентални услови во најлош случај.

П: Колку долго траат TEC модулите?

О: TEC модулите немаат подвижни делови, така што механичкото абење не е фактор. Сепак, термичкиот циклус предизвикува стрес на спојниците за лемење и на крајот може да доведе до зголемен внатрешен отпор. Избраните дизајни со висок капацитет се оценети преку тестови за термички циклус. Вистинскиот век на циклус зависи од температурниот опсег, струјата, брзината на рампата, напрегањето на монтирањето и работната влажност. Податоците од тестот може да се обезбедат за квалификувани проекти.

П: Дали давате податоци за тестирање или извештаи за доверливост?

О: Да. За секоја производна серија, можеме да обезбедиме резиме на тестираните параметри. За поголеми нарачки, можеме да извршиме дополнително тестирање на доверливост, како што се термички циклус, складирање на високи температури и изложеност на влажност според договорените протоколи.

П: Дали епоксидната заптивка е водоотпорна?

О: Не. Стандардната епоксидна заптивка е отпорна на влага, но не и херметична. За апликации со висока влажност, кондензација или директен контакт со вода, потребна е дополнителна инкапсулација или прилагодено куќиште.

Контакт и инженерска поддршка

За да побарате препорака или примерок, наведете ги следните информации:

● Топлинско оптоварување што треба да се отстрани (W)

● Потребна температура на ладна страна или температурна разлика

● Опсег на амбиентална температура

● Достапен простор за ТЕЦ и ладилник

● Достапен е напон за напојување

● Очекувана годишна количина

Нашиот инженерски тим одговара во рок од еден работен ден. Ние обезбедуваме примероци за евалуација пред нарачки за волумен.
