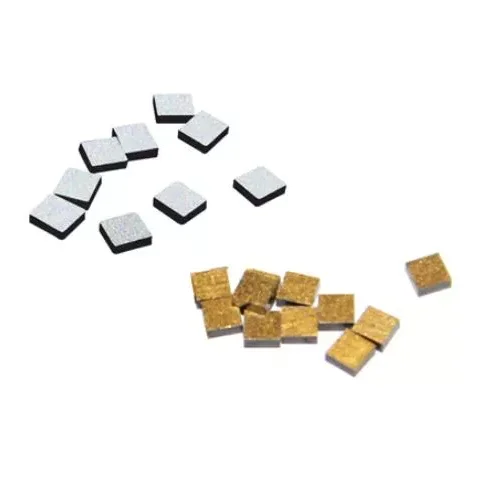

Нискотемпературен NTC

Нискотемпературните NTC термистори од X-Meritan се дизајнирани за сензори за температура во ниски температури и криогени средини каде што е потребен дефиниран одговор на отпорност-температура. Чувствителниот елемент е произведен од синтеруван композит од метални оксиди, обезбедувајќи негативен температурен коефициент потребен за откривање температурни промени преку варијација на отпорот.

Термисторот може да се конфигурира за апликации вклучувајќи откривање на криогенско ниво на течност, следење на температурата на намотување на моторот, нова енергетска опрема, индустриска автоматизација и специјализирани лабораториски или медицински системи. Карактеристиките на отпорот, димензиите на сензорот, инкапсулацијата, оловните жици и другите спецификации може да се прилагодат на барањата на опремата.

Принцип на негативен температурен коефициент

NTC е кратенка за негативен температурен коефициент. Неговата основна карактеристика е дека електричниот отпор се менува обратно со температурата.

Пониска температура → Поголем отпор

Повисока температура → Помал отпор

Кога температурата на околината се менува, отпорноста на материјалот за чувствителност на синтеруваниот метал-оксид соодветно се менува. Мерното коло ја одредува температурата со мерење на овој отпор и споредување со одредената карактеристика на отпорност-температура (R/T) на термисторот.

Електрични карактеристики

Електричното однесување на термисторот се дефинира со неговиот однос отпор-температура и толеранциите поврзани со наведените параметри.

Вистинските вредности треба да се земат од применливата спецификација на производот или податоците од тестот за избраната конфигурација. За апликации на ниски температури, електричните карактеристики треба да се оценуваат низ вистинскиот опсег на сензори наместо само од вредноста на отпорноста од 25°C.

Криогенско откривање на ниво на течност

Термисторот може да се конфигурира за откривање на нивото на течност во криогени медиуми како што се течен азот и течен кислород.

Принципот на детекција се заснова на промени во топлинската состојба околу сензорниот елемент. Кога елементот се менува помеѓу условите покриени со течност и изложени на пареа, неговиот отпор се менува соодветно. Мерното или контролното коло може да ја користи оваа варијација на отпорот за да ја идентификува соодветната состојба на ниво на течност.

За оваа апликација, позицијата на сензорот, целниот температурен опсег, R/T карактеристиката, инкапсулацијата и начинот на инсталација треба да се земат заедно. Конфигурацијата, исто така, треба да се процени според вистинската структура на медиумот и опремата, особено за апликации кои вклучуваат криогени течности.

Мониторинг на температурата на намотување на моторот

Термисторот може да се вгради во намотките на моторот за да ги следи температурните промени за време на работата.

Инсталиран блиску до ликвидацијата, NTC обезбедува електричен сигнал зависен од температурата кој може да се поврзе со заштитно или контролно коло. Промените во температурата на намотувањето создаваат соодветни промени на отпорот, овозможувајќи му на системот да ги идентификува абнормалните термички услови и да го иницира потребниот одговор за следење или заштита.

Моторните апликации бараат внимателно разгледување на димензиите на сензорот, барањата за изолација, конструкцијата на оловната жица, карактеристиките на отпорот и положбата на инсталација. Сензорот мора да се вклопи во расположливиот простор за намотување додека ја одржува потребната електрична изолација и распоредот за поврзување.

Други области на примена

Термисторот може да се интегрира и во опрема каде што е потребна повратна информација при ниска температура за контрола на процесот, заштита или термичко управување.

Применливи области вклучуваат нова енергетска опрема, системи за индустриска автоматизација, лабораториска опрема, медицински системи за ладење и специјализирани модули за ладење. Соодветната конфигурација зависи од работната температура, електричниот интерфејс, условите за инсталација и потребните карактеристики на сензори.

Производство и обезбедување квалитет

X-Meritan има повеќе од 10 години искуство во термичко управување со полупроводници, со можности за развој на материјали, производство на компоненти, монтажа, тестирање и дизајн на решенија за термичко управување.

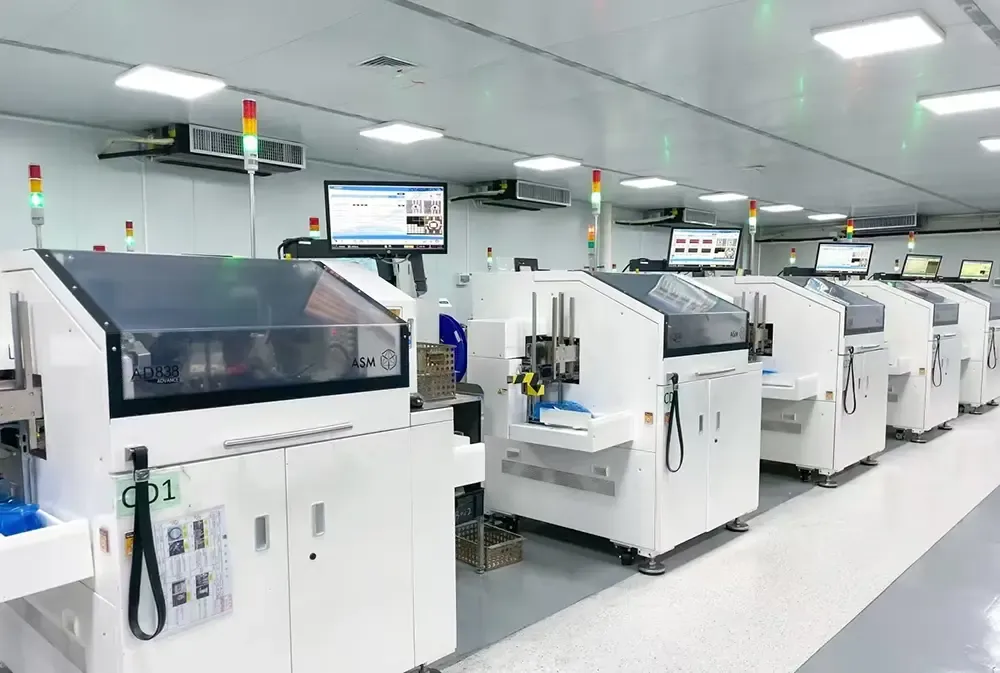

Нејзините капацитети за производство и тестирање поддржуваат процеси вклучувајќи лемење, преточување, издавање, сечење, запечатување, стврднување и печатење. Евалуацијата на квалитетот на термисторот може да вклучува проверка на материјалот, производство на елементи, синтерување, инкапсулација, електрично тестирање, R/T тестирање, димензионална инспекција и конечна верификација според важечките барања на производот.

Типична секвенца на производство и инспекција е:

Подготовка на материјалот → Производство на елементи → синтерување → капсулација → електрично тестирање → Р/Т тестирање → Финална инспекција

Системот за управување со квалитет на компанијата е сертифициран според ISO 9001:2015. Усогласеноста со RoHS и REACH може да се обезбеди за применливи производи и конфигурации.

Цртежите и примероците на клиентите може да се користат и како развојни референци кога стандардната конфигурација не ги задоволува барањата на целната опрема. Проверката на примерокот може да се заврши пред обемното производство за да се потврдат потребните електрични и механички спецификации.

Најчесто поставувани прашања

Што значи NTC?

NTC е кратенка за негативен температурен коефициент. Термисторот NTC има отпор кој се намалува како што се зголемува температурата и се зголемува како што температурата се намалува. Оваа предвидлива врска овозможува компонентата да се користи за мерење на температурата, следење и заштита.

Што покажуваат вредностите R25 и B во NTC?

R25 е номиналниот отпор измерен на 25°C, додека вредноста B го опишува односот отпор-температура во одреден температурен опсег. И двете се користат заедно со применливата R/T карактеристика при оценување на термистор.

Може ли NTC да се користи за откривање на нивото на течен азот или течен кислород?

NTC може да се конфигурира за откривање на криогенско ниво на течност кога неговите карактеристики на отпорност-температура, пакување, позиција на инсталација и електричен интерфејс се соодветни за апликацијата. Конечната конфигурација треба да се потврди во однос на потребната работна температура, медиум и услови на опремата.

Дали може да се вгради NTC со ниска температура во намотките на моторот?

Да. Термисторот може да биде дизајниран за мониторинг на температурата на вградениот мотор на намотување кога неговите димензии, изолација, конфигурација на оловото, температурен опсег и електрични карактеристики се компатибилни со структурата на моторот.
