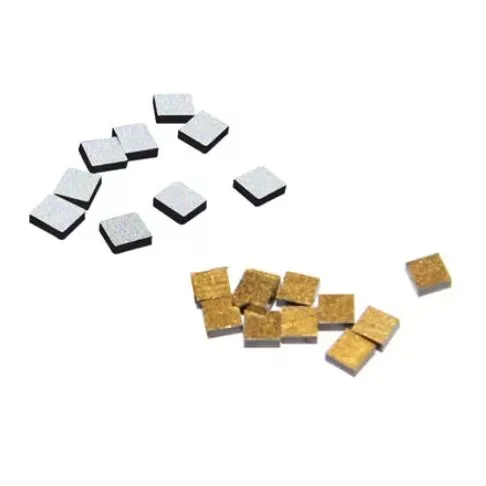

Филмски спакуван NTC

X-Meritan развива компактни компоненти за сензори за температура за електроника кои бараат брз одговор, стабилно термичко откривање и отпорност на околината. Повеќеслојната структура користи преодни метални оксиди како што се манган и никел, при што чувствителниот слој се произведува со распрскување со магнетрон.

Филмски спакуван NTC обезбедува типичен термички одговор во рок од 3 секунди, работи од -40°C до +125°C и има вредност B од 3950 K. Нејзиниот хемиски инертен надворешен филм обезбедува отпорност на киселини, алкалии и органски растворувачи, што го прави погоден за индустриска, медицинска, електроника за широка потрошувачка и автомобилска примена.

Клучни спецификации

Изведба

Брз термички одговор

Нискиот топлински капацитет од приближно 1 J/K го намалува термичкото задоцнување и овозможува типична стабилизација на температурата во рок од 3 секунди. Ова е корисно за следење на батеријата, медицински инструменти и електроника за напојување каде што треба да се откријат брзи температурни промени.

Широк температурен опсег

Опсегот на работа од -40°C до +125°C поддржува апликации изложени на услови на ладно стартување, покачени температури на околината и повторени термички промени.

Хемиска отпорност

Инертниот надворешен филм ја штити структурата на сензори од киселини, алкалии и органски растворувачи. За континуирана изложеност на високо концентрирани корозивни пареи, се препорачува валидација специфична за апликацијата.

Точност и отпор

Точност на температурата

Достапните информации за производот не дефинираат универзална спецификација за точност како што се ±1°C или ±0,5°C. Вистинската точност на системот зависи од толеранцијата на отпорот, толеранцијата на B-вредност, дизајнот на колото, резолуцијата на ADC, инсталацијата и калибрацијата.

За проекти за кои е потребен ±1°C или ±0,5°C, точноста на целта треба да биде наведена за време на RFQ за X-Meritan да може да ја оцени соодветната конфигурација.

Опции за отпор

Вредноста на отпорот треба да се избере според мерното коло и целниот температурен опсег. Вообичаените NTC конфигурации вклучуваат 10kΩ, 47kΩ и 100kΩ, додека точните достапни вредности и толеранции треба да се потврдат за избраниот модел X-Meritan.

Вредностите погоре се примери за избор наместо универзални спецификации. Конечните параметри треба да се потврдат со применливиот лист со податоци.

Споредба на сензори

Споредба на технологија

За компактни електронски системи во наведениот температурен опсег, структурата со тенок слој нуди практична комбинација на брз одговор, мала големина и лесна интеграција на кола.

Области за примена

Индустриска опрема

NTC спакуван со филм може да ја следи температурата во моторите, трансформаторите и опремата за напојување. Неговиот широк опсег на работа и брзиот одговор поддржуваат термички мониторинг во реално време.

Медицински помагала

Дигиталните термометри и дијагностичката опрема можат да имаат корист од нискиот топлински капацитет и брзиот термички одговор. За медицински апликации со строги барања за точност, треба да се потврди целосниот систем за мерење.

Електроника за широка потрошувачка

Тенка структура е погодна за паметни телефони, уреди за носење, системи за управување со батерии и други склопови со висока густина каде што просторот за инсталација е ограничен.

Автомобилска електроника

Сензорот може да се користи за следење на моторниот простор и батериите. Структурата на Mn/Ni/Co оксид е дизајнирана за апликации кои вклучуваат температурни варијации и термички стрес.

Забелешки за интеграција

Само-греење

Работната струја треба да остане во наведените граници. Прекумерната струја може да предизвика самозагревање и да доведе до грешки при мерењето на температурата.

Механичко ракување

Избегнувајте нагло свиткување, прекумерен притисок или стрес на истегнување на телото на филмот за време на инсталацијата. Тенкиот функционален слој бара контролирано ракување.

Лемење

Користете соодветен индустриски стандарден профил за лемење за да го намалите термичкиот шок на повеќеслојната структура. Условите за лемење во производството треба да се потврдат пред масовното производство.

Барања за RFQ

За ОЕМ и набавки на големо, купувачите треба да ја обезбедат потребната вредност на отпор, толеранција на отпор, В вредност, работна температура, точност на целта, време на одговор, димензии, метод на поврзување, околина на апликација и проценета количина.

На пример, RFQ може да наведе: номинален отпор од 10kΩ или 100kΩ, толеранција ±1%, работа од -40°C до +125°C и точност на системот ±0,5°C. X-Meritan потоа може да ја оцени соодветната конфигурација според вистинската апликација.

X-Meritan поддржува барања за сензори за температура за електронски производители и OEM проекти, вклучувајќи отпорност, толеранција, димензии и перформанси специфичен за апликацијата.

Најчесто поставувани прашања

Кои вредности на отпор се достапни?

Вообичаените опции за отпор на NTC вклучуваат 10kΩ, 47kΩ и 100kΩ. Достапната вредност на отпорот, толеранцијата и вредноста B треба да се потврдат според избраниот модел на X-Meritan и барањата за апликација.

Дали NTC може да постигне точност од ±1°C или ±0,5°C?

Конечната точност на температурата зависи од толеранцијата на отпорот, толеранцијата на B-вредност, дизајнот на колото, резолуцијата на ADC, инсталацијата и калибрацијата. За апликации за кои е потребна прецизност на системот ±1°C или ±0,5°C, X-Meritan може да ја оцени соодветната конфигурација врз основа на барањата на купувачот.

Кој е опсегот на работната температура?

Спецификуваниот опсег на работна температура е -40°C до +125°C, што го прави сензорот погоден за многу индустриски, автомобилски, батерии, медицинска и потрошувачка електроника апликации.

Колку брзо сензорот реагира на температурни промени?

Типичното време на термички одговор е ≤3 секунди. Вистинскиот одговор може да варира во зависност од методот на инсталација, термичкиот контакт, протокот на воздух и околината.

Дали X-Meritan може да обезбеди прилагодени NTC конфигурации?

Да. За OEM и големи проекти, клиентите можат да наведат вредност на отпор, толеранција, Б вредност, температурен опсег, цел на точност, димензии, метод на поврзување и други барања за апликација за евалуација на конфигурацијата.
