Екструдирани термоелектрични материјали

X-meritan произведува екструдирани термоелектрични материјали засновани на материјали со цврст раствор Bi2Te3-Sb2Te3 за термоелектрични елементи за ладење, Peltier модули и компоненти за контрола на температурата.

Што се екструдирани термоелектрични материјали?

Тие се полупроводнички материјали базирани на Bi2Te3 обработени преку технологија на истиснување за да се добијат густи, фино зрнести и текстурирани структури.

Во споредба со традиционалните методи на подготовка базирани на топење, обработката со истиснување го подобрува поврзувањето на зрната преку пластична деформација, подобрувајќи ги перформансите на механичката обработка додека ги одржува термоелектричните својства.

Главните системи за материјали вклучуваат:

● Bi2Te3-Sb2Te3 Термоелектрични легури: Се користи за термоелектрични апликации за ладење во близина на собна температура.

● Термоелектрични материјали од N-тип: Комбинирани со материјали од типот P за да формираат термоелектрични парови.

● Термоелектрични материјали од типот P: Обезбедете комплементарни електрични карактеристики во TEC структурите.

Апликациите вклучуваат:

● Термоелектрични елементи за ладење: Полупроводнички компоненти за системи за ладење Peltier.

● Модули на Peltier: Уреди за ладење базирани на термоелектрични елементи.

● Микро TEC компоненти: тенки термоелектрични структури за компактна опрема.

● Повеќестепени TEC структури: Слоевидни структури за ладење кои бараат конзистентни перформанси на елементите.

● Уреди за контрола на температурата: компоненти за системи за терморегулација.

Технички спецификации

Карактеристики

Механички својства

Механичките својства влијаат на процесите на сечење, сечење, разредување и склопување за време на производството на TEC. Обработката со истиснување го подобрува меѓугрануларното поврзување преку пластична деформација и ги намалува структурните дефекти за време на обработката.

Јачината на материјалот овозможува обработка на термоелектричните чипови до дебелини до 0,2 mm.

Термоелектрични перформанси и електрични карактеристики

Клучни карактеристики:

● Електрична спроводливост: 870–1430 Ohm-1cm-1.

● Структура на материјалот: густа и униформа внатрешна структура.

● Ориентација на текстура: Контролирана ориентација на зрната за конзистентност на елементот.

● Параметар на термоелектрична изведба: достигнува 2,9 × 10⁻³ при вакуумски услови на 25°C.

Процес на истиснување во споредба со традиционалните материјали за топење во зоната

Традиционалните материјали за топење во зона може да постигнат термоелектрични перформанси, но може да имаат ограничувања за време на сечењето и разредувањето поради карактеристиките на расцепување.

Зошто екструдираните термоелектрични материјали се користат за производство на TEC?

Термоелектричните уреди за ладење бараат избалансирани електрични, термички и механички својства.

Клучни предности:

Обработка на ултра тенок чип

Способност за тенок чип: Механичката цврстина поддржува процеси на сечење и разредување за термоелектрични чипови до 0,2 mm.

Конзистентност на елементот

Структурна униформност: Текстурираните структури ја подобруваат конзистентноста помеѓу термоелектричните елементи што се користат во повеќеелементните и повеќестепените TEC конфигурации.

Стабилност на термички велосипедизам

Структура на материјалот: Подобреното поврзување на зрната помага да се одржи интегритетот на материјалот за време на повторените циклуси на загревање и ладење.

Компактен дизајн за ладење

Густа структура: Материјалните структури со висока густина се погодни за компактни термоелектрични компоненти.

Апликации

Micro TEC Производство

Ладење за оптичко комуницирање: Се користи за тенки термоелектрични елементи во оптички примопредаватели и ласерски системи за контрола на температурата.

Апликации:

● Ладење на оптички трансивер: Контрола на температурата на оптичките компоненти.

● Контрола на температурата на ласерската диода: Термичка регулација за ласерски уреди.

● Модули за комуникација со влакна: компактни структури за ладење.

Повеќестепено собрание на ТЕЦ

Повеќеслојни конструкции за ладење: Се користи каде што повеќе термоелектрични слоеви бараат постојани перформанси.

Апликации:

● Наредени термоелектрични структури: Повеќеслојни TEC конфигурации.

● Високопрецизна контрола на температурата: системи за термичка регулација.

● Компактни системи за ладење: Апликации за ладење со ограничен простор.

Индустриски ТЕЦ Производство

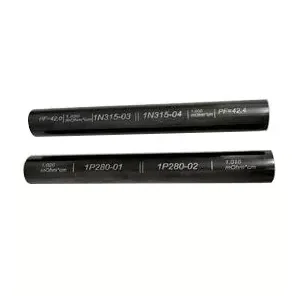

Екструдирани инготи со голем дијаметар: Се користи за поголеми термоелектрични компоненти за ладење.

Апликации:

● Опрема за индустриска контрола на температурата: локализирано термичко управување.

● Електронски системи за ладење: Термичка контрола со полупроводници.

● Полупроводничка опрема: прецизно електронско ладење.

Медицинска и истражувачка контрола на температурата

Компоненти за прецизно ладење: Се користи во опрема за медицинско ладење и лабораториска контрола на температурата.

Апликации:

● Медицински системи за ладење

● Опрема за контрола на температурата во лабораторија

● Инструменти за истражување

Видови материјали и термоелектрични апликации

Производствена способност

X-meritan интегрира подготовка на термоелектричен материјал, обработка на истиснување, обработка на елементи и интеграција на склопување.

Производни процеси:

● Подготовка на материјал: Подготовка на состави на термоелектрични материјали.

● Процесирање со истиснување: Формирање на структури со густа текстура.

● Обработка на елементи: Сечење и обликување на термоелектрични компоненти.

● Електрично поврзување: Заварување и обработка на поврзување.

● Интеграција на склопување: Интеграција на термоелектрични структури.

● Потврда на изведбата: Проверка на обработените компоненти.

Опрема за производство:

● Печка за потопување калај

● Машина за калапи за нишање со вибрации

● Машина за заварување

● Речка

● Машина за точење

● Автоматска машина за заптивање

● Машина за сечење

● Машина за зацврстување

● Опрема за лемење со преточување

● Целосно автоматска машина за печатење

Екструдираните термоелектрични материјали X-meritan се засноваат на материјали Bi2Te3-Sb2Te3 со контролирани електрични својства, структури со густа текстура и механички карактеристики за производство на TEC.

Спецификациите вклучуваат електрична спроводливост од 870–1430 Ohm-1cm-1, јачина на притисок до 66 MPa, димензии на екструдиран ингот од 120 mm / 240 mm должина и 25 mm / 30 mm / 35 mm дијаметар и способност за обработка на тенок чип до 0.2 mm.

Материјалите се користат за производство на TEC, Peltier модули, оптичко комуникациско ладење, медицинска контрола на температурата и апликации за термичко управување со полупроводници.
