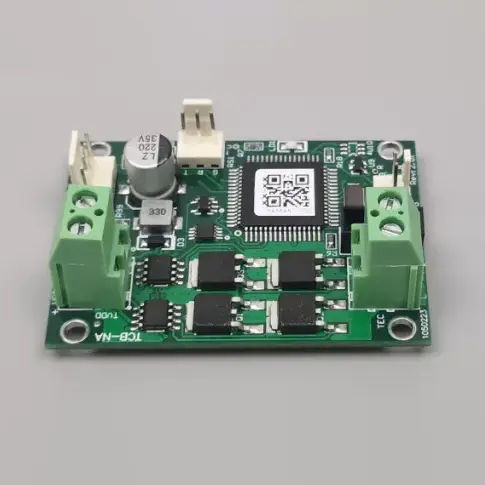

TCB-NA контролер на температура за стандардни ладилници

X-Meritan TCB-NA контролер за температура за стандардни ладилници е модул за контрола на температурата за стандардни термоелектрични ладилници (TEC), кој поддржува и ладење и греење. Обезбедува ±0,1°C точност на контрола на температурата, 0–10A TEC струја и контролен опсег од -20°C до +100°C.

Со стандарден сериски интерфејс ASCII, сензор за температура од 10K NTC и компактна структура од 60 × 42 × 26,5 mm, TCB-NA е дизајниран за директна интеграција во индустриски и комерцијални системи за термичко управување.

Технички спецификации

Вредноста NTC B може да се прилагоди. Различната вредност B влијае на апсолутното мерење на температурата, но не ја менува основната контролна точност.

Контролни функции

Греење и ладење

Контролорот ја мери температурата преку сензорот NTC и ја прилагодува насоката TEC според поставената точка. Ова му овозможува на истиот модул да обезбеди и греење и ладење без посебен контролен хардвер.

Регулатива за вклучување/исклучување

Контролниот метод на ВКЛУЧУВАЊЕ/ИСКЛУЧЕЊЕ е дизајниран за стабилно одржување на температурата во стандардните TEC апликации, вклучувајќи ласерска диода и лабораториска опрема.

Сериски интерфејс

Поставките на температурата и следењето во реално време може да се управуваат преку сериски протокол ASCII. За време на поставувањето и тестирањето може да се користат заеднички сериски алатки како што е Windows HyperTerminal.

Посебниот аларм и сигналите „подготвени“ обезбедуваат повратни информации за работниот статус, додека влезот за исклучување на TEC му овозможува на системот домаќин да ја оневозможи работата на TEC кога е потребно.

Спојување на моќност

ТЕЦ Напон

Усогласувањето на напонот е критично бидејќи контролорот за температура TCB-NA за стандардни ладилници не обезбедува внатрешно ограничување на излезниот напон. Напонот за напојување не смее да го надмине номиналниот напон на приклучениот ТЕЦ.

На пример, кога користите 12V TEC, системот за напојување треба да се избере соодветно.

Моќ Бран

Префрлувањето на контролорот може да го зголеми бранувањето на поврзаното прекинувачко напојување. Ако системот содржи други плочи чувствителни на електричен шум или EMI, може да се претпочита посебно напојување за контролорот.

Температурни перформанси

Опсег на сензори

Поврзаниот 10K NTC поддржува одреден опсег на мерење од -30°C до +147°C, додека активната контрола на температурата е одредена од -20°C до +100°C.

Точност

Наведената точност за контрола на температурата и точноста на поставената температура се и ±0,1°C. На реалните перформанси на системот може да влијаат и толеранцијата на NTC, поставувањето на сензорот, термичкиот контакт, карактеристиките на TEC, дисипацијата на топлина и условите на околината.

За апликации кои бараат строга температурна стабилност, тестирањето треба да се изврши со конечниот TEC, сензорот, оптоварувањето и механичката структура.

Области за примена

Ласерски диоди

Контролорот може да одржува стабилна топлинска средина за ласерски диодни системи каде температурата директно влијае на работните перформанси.

Лабораториска опрема

Погоден е за лабораториски инструменти кои бараат стандардно термоелектрично греење и ладење со стабилна регулација на температурата.

Индустриски системи

Индустриската опрема може да го користи модулот за општа намена TEC контрола каде што се важни компактната инсталација, сериската комуникација и ефикасноста на трошоците.

Паметни апарати

Архитектурата ориентирана кон трошоците го прави контролорот погоден за производство на паметни уреди и други апликации за волумен за кои е потребна стандардна контрола на температурата.

TCB-NA или TCB-NE?

TCB-NA е погоден кога проектот има приоритет на стандардната контрола на температурата и ефикасноста на трошоците. За апликации кои бараат понапредно управување со енергијата или функции за контрола на температурата на повисоко ниво, серијата TCB-NE може да биде посоодветна.

Изборот треба да се заснова на TEC напонот, струјата, целната температура, барањата за контрола, ефикасноста и архитектурата на системот.

Барања за набавка

Пред да нарачаат, купувачите треба да го потврдат номиналниот напон TEC, максималната струја, напонот на напојувањето, целната температура, потребната точност, NTC спецификацијата, барањата за комуникација и работната средина.

X-Meritan работи со сопствена фабрика во Кина, покривајќи го склопувањето на ПХБ и финалната калибрација. Неговиот инженерски тим може да обезбеди техничка поддршка за совпаѓање на напонот на TEC, управување со брановидна моќност и барања за конфигурација. Стандарден инвентар на компоненти и логистика во странство поддржуваат ОЕМ и обемни набавки.

Забелешки за инсталација

Напојувањето мора да биде компатибилно со ознаката TEC. Надминувањето на напонот TEC може да предизвика преоптоварување на компонентите бидејќи контролорот за температура TCB-NA за стандардни ладилници нема внатрешно ограничување на излезен напон.

Спецификациите за струја од 0–10 А треба да се проценат заедно со TEC, жици, конектори и напојување. Потребна е и соодветна дисипација на топлина за комплетниот термоелектричен систем.

Кога поврзувате друга чувствителна електроника на истото прекинувачко напојување, проверете ги перформансите на бранувањето и EMI пред конечната интеграција на системот.

Најчесто поставувани прашања

Каков TEC напон може да поддржи TCB-NA?

Контролорот поддржува TEC напон од 5V до 27V. TEC напонот мора да биде еднаков или поголем од напонот за напојување на плочата. Бидејќи TCB-NA нема внатрешно ограничување на излезен напон, напојувањето не смее да го надминува номиналниот напон на TEC.

Која е максималната струја на ТЕЦ?

Контролорот за температура TCB-NA за стандардни ладилници подржува опсег на струја на TEC од 0–10 А. Вистинската работна струја треба да се избере според рејтингот на TEC, топлинското оптоварување, жици, конектори и капацитетот за напојување.

Дали контролорот може да обезбеди и греење и ладење?

Да. Двонасочната контролна архитектура му овозможува на TEC да работи и во режими на греење и ладење, што овозможува одржување на целната температура при променливи услови на околината.

Каков температурен сензор користи контролорот?

Стандардната конфигурација користи 10K NTC со стандардна вредност B од 3950. Вредноста B може да се прилагоди според барањата на апликацијата. Наведениот опсег на мерење е -30°C до +147°C, со контролен опсег од -20°C до +100°C.

Како може да се контролира или надгледува TCB-NA?

Контролерот користи стандарден сериски интерфејс ASCII за поставување на температурата и следење во реално време. Исто така, обезбедува аларм и сигнали за статус „подготвени“ и влез за исклучување на TEC за интеграција со системот за контрола на домаќинот.
