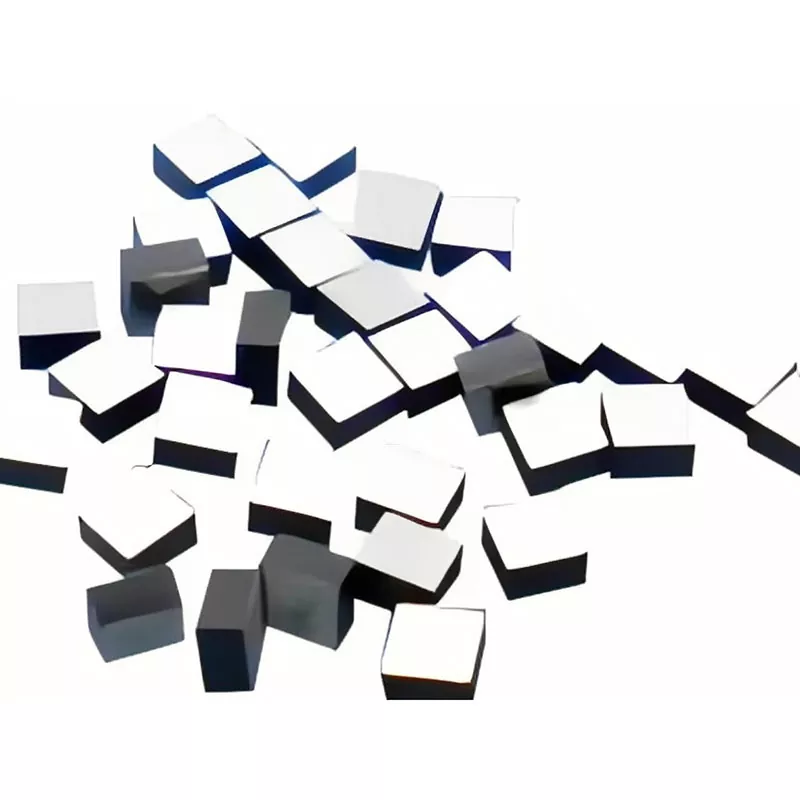

Чип со термистор со висока прецизност NTC

Термисторите NTC користат карактеристика на негативен температурен коефициент, што значи дека нивната отпорност се менува како што се менува температурата. Во сензорното коло, варијацијата на отпорот може да се претвори во информации за температурата за следење и контрола.

За апликации со чипови, изборот на R25, B вредност, толеранцијата на отпор, димензиите на чипот и структурата на електродата директно влијае на усогласувањето и склопувањето на кола. R25 се однесува на номиналниот отпор на 25°C, додека вредноста B ја опишува карактеристиката на отпорност-температура на термисторот.

Термисторскиот чип со висока прецизност NTC е наменет за апликации каде што сензорниот елемент треба да биде поставен блиску до компонента чувствителна на температура, додека зафатениот простор е мал.

Технички параметри

Следниве модели ги претставуваат достапните спецификации на производот. Електричните вредности и димензии треба да се изберат според потребните карактеристики на колото и методот на склопување.

Дополнителни достапни опсези

Мала големина

Термисторскиот чип со висока прецизност NTC е достапен во компактни структури за апликации каде што конвенционален пакуван температурен сензор би зазема премногу простор. Избраните модели во тековниот опсег се мали од 0,45 × 0,45 mm, додека приспособените димензии на чипот може да се проценат од цртежите или примероците на клиентите.

Структурата на малиот чип е погодна за поставување на сензорниот елемент блиску до оптички, електронски или други температурно чувствителни компоненти. Конечните димензии треба да се потврдат според потребните електрични карактеристики и процесот на склопување.

Сврзување на жица

Чипот може да се испорачува со позлатени или сребрени електроди за поврзување на жици. Сврзувањето со златна, алуминиумска и сребрена жица може да се поддржи во зависност од конфигурацијата на електродата и процесот на склопување.

Оваа структура е погодна за компактни хибридни модули и други склопови каде што термисторот треба да се интегрира директно во областа со сензори. Барањата за материјалот на електродата и сврзувањето може да се потврдат за време на евалуацијата на примерокот.

NTC термистори кои се врзуваат со жица се користат и во апликации на компактен оптички трансивер, каде што сензорниот елемент е поставен блиску до оптичките компоненти чувствителни на температура.

Отпор и В вредност

Отпорот и вредноста Б треба да бидат избрани како усогласена комбинација наместо да се третираат како целосно независни параметри. Достапниот опсег на отпор е од 1kΩ до 1000kΩ, додека опсегот на вредностите B е од 3200K до 4500K.

За дизајн на колото, номиналниот отпор на 25°C, вредноста B, толеранцијата и потребниот опсег на сензори треба да се земат заедно. Достапни се стандардни комбинации, а нестандардните барања може да се проценат врз основа на апликацијата.

Вредноста B вообичаено е специфицирана заедно со нејзиниот референтен температурен опсег, како што се B25/50 или B25/85, така што точната дефиниција треба да се потврди на применливата спецификација на производот пред калибрацијата на колото. Податоците за производот NTC за комерцијален чип од големите производители на сличен начин ги специфицираат вредностите на R25 и B со дефинирани референтни температури.

Отпорност толеранција

Избраните модели можат да бидат испорачани со опции за толеранција на отпор од ±0,5% и ±1%. Оваа спецификација го опишува дозволеното отстапување на вредноста на номиналната отпорност и не треба да се прикажува како целокупна точност на мерењето на температурата.

За кола чувствителни на температура, толеранцијата на отпорот, толеранцијата на B-вредност, дизајнот на колото, методот на калибрација и работните услови може да влијаат на конечниот резултат од мерењето на температурата. Затоа, потребната толеранција треба да се избере според целосниот систем за сензори.

Термички одговор

Термичката временска константа на наведените модели е ≤2 s или ≤3 s, во зависност од структурата и моделот на чипот. Помала термичка временска константа генерално покажува дека термисторот побрзо ја достигнува топлинската рамнотежа со неговите околни услови.

Вистинскиот одговор во склопениот модул зависи и од методот на монтирање, термичката спојка, околните материјали и протокот на воздух. Поради оваа причина, спецификацијата на чипот треба да се оцени заедно со вистинската структура за инсталација.

Апликации

Оптичка комуникација

Термисторскиот чип со висока прецизност NTC може да се интегрира во оптички комуникациски модули и оптички примопредаватели за следење на температурата. Неговата компактна структура овозможува сензорниот елемент да се постави блиску до оптичките компоненти чувствителни на температура без додавање на конвенционален надворешен сензорски пакет.

Ова е особено важно кај оптичките склопови каде што достапниот простор за инсталација е ограничен и температурните промени треба да се следат блиску до компонентата што се контролира. NTC термистори кои се врзуваат со жица се специјално користени за сензори за температура во дизајните на оптичките примопредаватели.

Медицинска опрема

Компактните NTC чипови може да се интегрираат во медицински инструменти и лабораториска опрема каде што елементот за чувствителност на температурата треба да се вклопи во ограничена област за инсталација. Различните вредности на отпорот, вредностите B и опциите за толеранција овозможуваат компонентата да се усогласи со различни кола за сензори.

Конечната спецификација треба да се избере според потребниот температурен опсег, карактеристиките на колото, методот на инсталација и применливите барања за опремата.

Автомобилски радар

Автомобилските радарски модули содржат компактни електронски компоненти за кои може да биде потребно следење на температурата за време на работата. Малиот фактор на формата на чипот NTC овозможува сензорот за температура да се интегрира во електронски склопови со висока густина.

За автомобилски апликации, потребната работна температура, карактеристиките на отпорот, толеранцијата, механичката структура и барањата за доверливост треба да се потврдат пред да се избере конечниот модел.

Лабораториска опрема

Чипот може да се користи и во лабораториска опрема и опрема за тестирање каде што е потребен компактен елемент за чувствителност на температурата. Отпорот и вредноста Б може да се изберат според колото за сензори, додека димензиите на чипот може да се земат предвид заедно со достапниот простор за инсталација.

За прототип или приспособена опрема, X-Meritan може да ги процени барањата врз основа на цртежите или примероците на клиентите пред производството.

Прилагодување

Електрични параметри

Термисторскиот чип со висока прецизност NTC може да се оцени за приспособени електрични барања. Достапните вредности на отпор покриваат од 1kΩ до 1000kΩ, со вредности B од 3200K до 4500K. Опциите за толеранција на отпор од ±0,5% и ±1% се достапни за избраните спецификации.

Кога бараат приспособен модел, клиентите можат да ги обезбедат потребните R25, B вредност, толеранција, работни услови и целна апликација. Овие параметри помагаат да се одреди дали може да се користи постоечки модел или треба да се процени нова спецификација.

Димензии на чипот

Димензиите на чипот може да се проценат според достапниот простор за инсталација и процесот на склопување. Постојните модели вклучуваат компактни структури како што се 0,45 × 0,45 × 0,20 mm и 0,45 × 0,45 × 0,25 mm.

За нестандардни димензии, X-Meritan може да ги прегледа цртежите или примероците на клиентите и да ја потврди остварливата структура заедно со потребните електрични параметри.

Опции за електрода

Достапни се опции за електроди обложени со злато или сребро за различни барања за поврзување. Материјалот на електродата треба да се избере заедно со наменетиот жичен материјал и процесот на поврзување.

За време на развојот на примерокот, структурата на електродата, методот на поврзување, димензиите на чипот и електричните карактеристики може да се проверат пред масовното производство.

Производство и поддршка за примероци

X-Meritan произведува материјали и компоненти поврзани со полупроводници и обезбедува поддршка за производство за приспособени електронски компоненти. Достапната производствена опрема вклучува машини за вибрации, машини за заварување, машини за автоматско пакување и опрема за прецизно сечење.

За приспособени чипови со термистор NTC, производството може да се оцени од примероци или цртежи на клиентите. Пред масовното производство, фазата на потврда на примерокот може да се користи за да се потврдат димензиите, електричните параметри, барањата за електроди и компатибилноста на склопот.

Овој процес им дава на клиентите дефинирана точка да го проверат производот во однос на нивните барања за апликација пред да пуштат поголема производна нарачка.

Најчесто поставувани прашања

Кои вредности на отпор и Б се достапни?

Достапниот опсег на отпор е од 1kΩ до 1000kΩ, со вредности B од 3200K до 4500K. Стандардните модели вклучуваат вредности на отпор од 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ и 100kΩ.

Каква толеранција на отпор е достапна?

Избраните спецификации се достапни со ±0,5% и ±1% толеранција на отпор. Потребната толеранција треба да биде избрана во согласност со барањата на колото и сензорот за температура.

Може ли чипот да се поврзе со жица?

Да. Достапни се опции за електроди обложени со злато или сребро. Сврзувањето со златна, алуминиумска и сребрена жица може да се оцени според конфигурацијата на електродата и процесот на склопување.

Која е најмалата достапна големина на чипот?

Палетата на производи вклучува компактни модели како што се 0,45 × 0,45 × 0,20 mm и 0,45 × 0,45 × 0,25 mm. Прилагодените димензии може да се оценат од цртежите или примероците на клиентите, а конечната големина зависи од потребните електрични и структурни спецификации.

Да. X-Meritan може да го оцени приспособениот отпор, вредноста Б, димензиите, толеранцијата и барањата за електрода. Цртежите или примероците на клиентите може да се користат како основа за евалуација на производот и потврда на примерокот.

Како да изберам чип со термистор NTC?

Започнете со потребниот отпор на 25°C, B вредност, опсег на сензори за температура, толеранција на отпор, достапен простор за инсталација и метод на лепење. За приспособени апликации, обезбедувањето на барањата за колото, цртежот за инсталација или постоечки примерок може да помогне да се одреди соодветната спецификација.
